Ищете схему Ford Mondeo 3, прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель.
Автомобиль производился с 2000 по 2007 год и предлагался в трёх вариантах кузова: седан, хэтчбек и универсал. Линейка двигателей включала как бензиновые, так и дизельные модификации.
Блок предохранителей под капотом

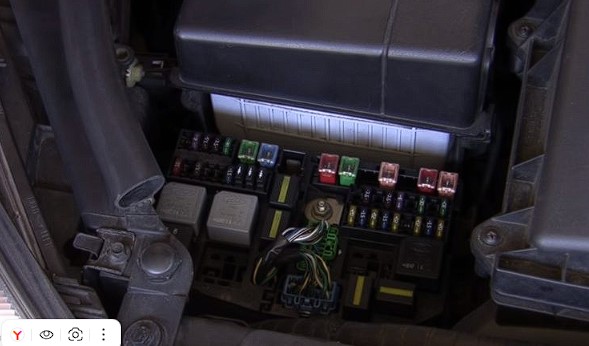

Блок предохранителей и реле находится в левой части под капотом, рядом с фарой и закрыт крышкой.

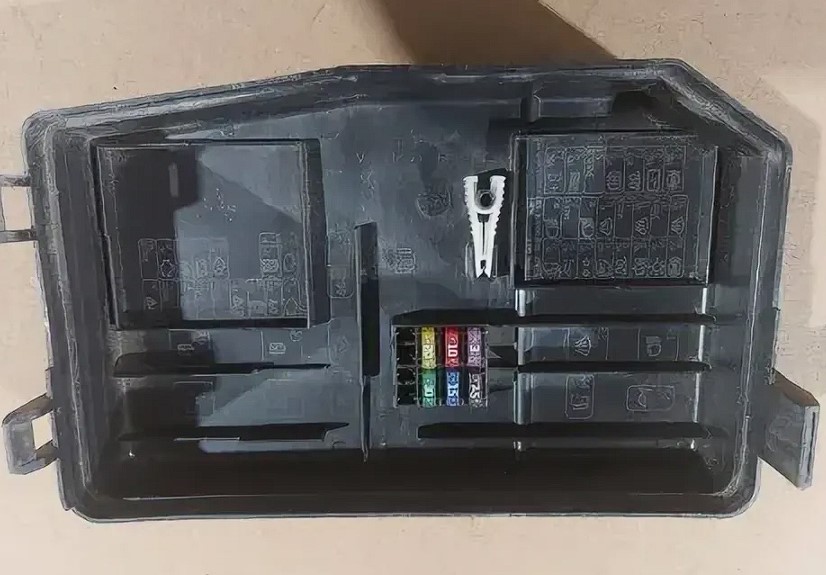

С обратной стороны крышки будет находится схема с обозначением элементов.

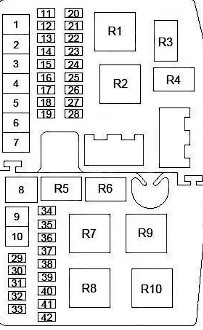

Обозначение предохранителей
| 1 | 30А ABS |
| 2 | 50А Реле зажигания |
| 3 | 60А Дизельные двигатели: Подогрев двигателя |
| 4 | 30А Обогрев заднего стекла |
| 5 | 20А Фейслифтовые модели: Подогрев сидений |
| 6 | 40А Вентилятор отопителя |
| 7 | 50А Главное питание |
| 8 | 60А Вентилятор системы охлаждения, реле предварительного подогрева |
| 9 | 20А Реле ЭБУ |
| 10 | 40А Вентилятор системы охлаждения |
| 11 | 30А Обогрев переднего стекла |
| 12 | Резерв |
| 13 | 30А Обогрев переднего стекла |
| 14 | Резерв |
| 15 | 3А Обогрев переднего стекла |
| 16 | 7,5А Обычные фары: Левый ближний свет 20А Ксеноновые фары: Левый ближний свет |
| 17 | Автоматическая коробка передач |
| 18 | 7,5А Обычные фары: Правый ближний свет 20А Ксеноновые фары: Правый ближний свет |
| 19 | Резерв |
| 20 | 20А ABS |
| 21 | 15А Переключатель света |
| 22 | 20А Реле омывателя фар |
| 23 | 7,5А Комплектация ST220: Резервный аккумулятор сирены 20А Дизельные двигатели: Вспомогательный подогреватель |
| 24 | 20А Центральный замок |
| 25 | 15А Аварийная сигнализация и указатели поворота |
| 26 | 20А Реле звукового сигнала |
| 27 | 15А Реле топливного насоса, обогрев переднего стекла |
| 28 | 20А Замок зажигания |
| 29 | 30А Реле стартера |
| 30 | 7,5А Генератор |
| 31 | 7,5А Кондиционер |
| 32 | 3А Блок управления двигателем, автоматическая коробка передач |
| 33 | 7,5А Реле ЭБУ |
| 34 | Диод электронного модуля (EEC) |
| 35 | Диод муфты компрессора кондиционера |
| 36 | Диод вентилятора системы охлаждения двигателя |
| 37 | 15А Датчик кислорода |
| 38 | Не используется |
| 39 | Не используется |
| 40 | 7,5А Датчик скорости, клапаны управления двигателя |
| 41 | Не используется |
| 42 | 10А Бензиновые двигатели: Блок управления двигателем 15 Дизельные двигатели: Блок управления двигателем |
Реле
| R1 | Реле ближнего света |
| R2 | Реле обогревателя переднего стекла |
| R3 | Реле звукового сигнала |
| R4 | Реле топливного насоса |
| R5 | Реле ЭБУ |
| R6 | Реле кондиционера |
| R7 | Реле вентилятора системы охлаждения |
| R8 | Дизельные двигатели: Реле вспомогательного подогрева Комплектация ST220 с АКПП: Реле фонарей заднего хода |
| R9 | Реле вентилятора системы охлаждения Дизельные двигатели с АКПП: Реле фонарей заднего хода |
| R10 | Реле стартера |

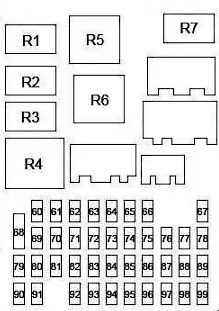

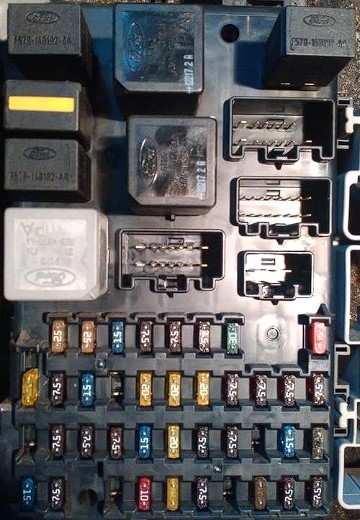

Блок предохранителей в салоне
| 60 | 25А Стеклоподъемники с левой стороны |
| 61 | 25А Стеклоподъемники с правой стороны |
| 62 | 15А Передние противотуманные фары, задний противотуманный свет |
| 63 | 7,5А Габаритные огни с правой стороны |
| 64 | 7,5А Габаритные огни с левой стороны |
| 65 | 7,5А Кондиционер |
| 66 | 30А Электропривод водительского сидения |
| 67 | 7,5А Сигнализация |
| 68 | 15А Прикуриватель |
| 69 | 7,5А Аудио система, комбинация приборов |
| 70 | 15А Универсал: Задняя розетка |
| 71 | 10А Мультимедийная система для задних пассажиров |
| 72 | 20А Радио |
| 73 | 20А Люк |
| 74 | 20А Разъем прицепа |
| 75 | 7,5А Электропривод зеркал |
| 76 | 7,5А Кондиционер |
| 77 | 7,5А ABS, трэкшн контроль |
| 78 | 7,5А Комбинация приборов, подушки безопасности |
| 79 | Резерв |
| 80 | 7,5А Автоматическая коробка передач, лампы заднего хода |
| 81 | 7,5А Датчик температуры (система автоматического управления температурой), автоматическая коробка передач, датчик для подушки безопасности пассажира |
| 82 | 7,5А Круиз контроль, кондиционер, подогрев системы омыва стекла, вспомогательный подогреватель |
| 83 | 15А Подогрев сидений |
| 84 | 20А Дневные ходовые огни |
| 85 | 7,5А Левый дальний свет |
| 86 | 7,5А Правый дальний свет |
| 87 | Резерв |
| 88 | 15А Дневные ходовые огни |
| 89 | 7,5А Подушки безопасности |
| 90 | 15А Задний стеклоочиститель |
| 91 | 7,5А Стеклоподъемники, люк, зеркало с затемнением |
| 92 | 20А Разъем прицепа |
| 93 | 10А Лампы стоп-сигнала, реле отопителя |
| 94 | 20А Стеклоочиститель и омыватель |
| 95 | 7,5А Ближний свет, реле омывателя фар |
| 96 | Резерв |
| 97 | 7,5А Освещение номерного знака, освещение перчаточного ящика, Central Timer Unit |
| 98 | 7,5А Электропривод зеркал, обогрев зеркал |
| 99 | 7,5/10А Освещение салона |
Предохранитель отвечающий за прикуриватель №63
Реле
| 1 | Реле дальнего света фар |
| 2 | Реле очистителя заднего стекла |
| 3 | Реле электродвигателя очистителя лобового стекла |
| 4 | Реле основных цепей зажигания |
| 5 | Реле обогревателя заднего стекла |
| 6 | Реле электродвигателя вентилятора отопителя |
| 7 | Реле вспомогательных цепей зажигания |
