Ford Mondeo 4 блок предохранителей и реле: полная схема и описание

Ищете схему предохранителей Ford Mondeo 4, прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится.

Ford Mondeo четвёртого поколения производился с 2007 по 2013 год — в линейку входили версии как с бензиновыми, так и с дизельными моторами. В ходе выпуска модель пережила одну модернизацию (рестайлинг).
форд мондео 4 с 2007 года выпуска схема предохранителей и реле
В Ford Mondeo IV реализовано три ключевых блока предохранителей и реле, — они размещены в подкапотном пространстве, салоне и багажном отсеке.

⚡Быстрый поиск: какой предохранитель проверить в первую очередь

Не хотите листать длинные таблицы? Вот номера предохранителей, которые выходят из строя чаще всего:
№
Расположение, амперы и практическое назначение
F19 / F7
Салон, 15/20А 🔌 — Прикуриватель. Самый частый запрос: проверяйте F19 (Вариант 1) или F7 (Вариант 2), если не заряжаются гаджеты.
F22 / F13
Салон, 20/7,5-20А ⛽ — Топливный насос. Главный кандидат, если стартер крутит, но двигатель не заводится (F22 для Вар. 1, F13 для Вар. 2).
F22
Под капотом, 30А 🌧️ — Модуль стеклоочистителя. Проверяйте, если дворники не реагируют, особенно зимой после примерзания щеток.
F34, F35
Под капотом, 40А ❄️ — Обогрев ветрового стекла (левая и правая сторона). Проверяйте при неработающем обогреве лобового стекла.
F9
Салон (Вар. 1), 15А 💡 — Дальний свет фар. Проверяйте при перегорании дальнего света.
F23
Под капотом, 25/30А 🔥 — Обогрев заднего стекла. Если кнопка нажимается, но стекло не греется.
F25, F26
Под капотом, 30/40А 🛡️ — Клапаны и насос ABS. Проверяйте при загорании лампы ABS на приборной панели.
F31
Под капотом, 15А 🔊 — Звуковой сигнал. Проверяйте вместе с реле R9, если пропал звук клаксона.
FA1–FA4
Багажник, 25А 🪟 — Модули дверей (стеклоподъемники, замки, зеркала). Проверяйте при отказе электроники конкретной двери.
FB3, FB4, FB5, FB7
Багажник, 15А 🔥 — Обогрев сидений (водителя, переднего пассажира, левого и правого задних). Проверяйте при неработающем подогреве.
FA10, FB9
Багажник, 30А 💺 — Электропривод регулировки сидений водителя и переднего пассажира.
F2, F4
Под капотом, 5/60А 🕯️ — Управление свечами накаливания (дизель). Проверяйте при проблемах с запуском дизельного двигателя.
F10, F23
Салон, 20А 🌤️ — Электропривод люка в крыше (Вар. 1) / Потолочный люк (Вар. 2).
FA11
Багажник, 20А 🔗 — Аксессуары, модуль прицепа. Проверяйте при проблемах с подключенным прицепом.

Блок предохранителей в салоне

Блок расположен под вещевым ящиком (бардачком) переднего пассажира. Для доступа к нему необходимо повернуть крепёжный винт и опустить блок вниз.

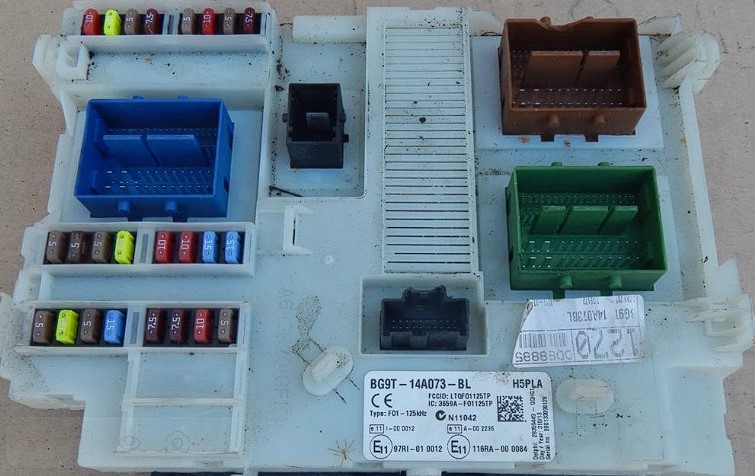

расположение блока предохранителей и реле в салоне форд мондео 4

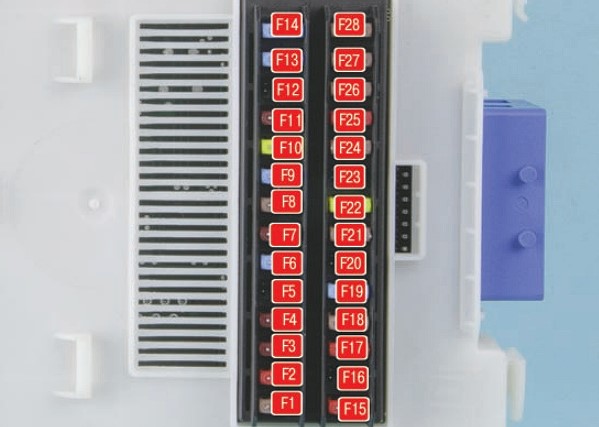

Вариант блока №1

форд мондео 4 блок схема предохранителей в салоне автомобиля

№
Амперы и назначение предохранителя
F1
5А — Датчик дождя
F2
10А — Питание системы SRS (подушки безопасности)
F3
5А — Датчик рыскания автомобиля (система курсовой устойчивости ESP)
F4
7,5А — Электропитание блока GEM, педаль акселератора, электронный предохранитель
F5
15А — Очиститель заднего стекла
F6
15А — Аудиосистема (включая голосовое управление)
F7
7,5А — Модуль рулевого колеса
F8
5А — Панель приборов
F9
15А — Дальний свет фар
F10
20А — Электропривод люка в крыше
F11
7,5А — Фонари заднего хода
F12
– — Не используется
F13
15А — Лампы противотуманных фар
F14
15А — Омыватель ветрового стекла
F15
10А — Система круиз-контроля
F16
– — Не используется
F17
10А — Плафоны освещения салона
F18
5А — Иммобилайзер двигателя
F19
15А — Прикуриватель
F20
– — Не используется
F21
5А — Аудиоблок, датчик дождя
F22
20А — Топливный насос
F23
– — Не используется
F24
5А — Выключатель зажигания
F25
10А — Крышка люка топливного бака
F26
5А — Автономная звуковая система (система охранной сигнализации), система бортовой компьютерной диагностики (OBD II)
F27
5А — Узел рулевой колонки, блок управления климат-контролем
F28
5А — Выключатель стоп-сигналов

За работу прикуривателя отвечает предохранитель №19

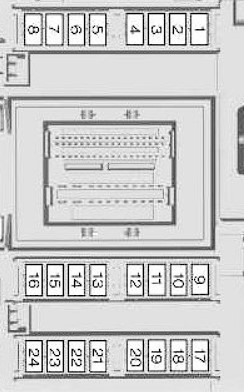

Вариант блока №2

форд мондео 4 блок схема предохранителей в салоне автомобиля

схема форд мондео 4 блок предохранителей в салоне автомобиля

№
Амперы и назначение предохранителя
F1
7,5А — Модуль рулевого колеса
F2
5А — Приборная панель
F3
10А — Плафоны освещения салона
F4
5А — Иммобилайзер двигателя
F5
7,5А — Адаптивная система круиз-контроля (ACC)
F6
5А — Датчик дождя
F7
20А — Прикуриватель
F8
10А — Питание цепи разблокировки лючка заливной горловины топливного бака
F9
15А — Омыватели лобового стекла — задние
F10
15А — Омыватели лобового стекла — передние
F11
10А — Питание цепи разблокировки двери багажного отделения
F12
10А — Питание цепи запирания лючка заливной горловины топливного бака
F13
7,5/20А — Топливный насос
F14
5А — Дистанционный частотный приёмник, датчик движения в салоне
F15
5А — Выключатель зажигания (стартера и приборов)
F16
5А — Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F17
5А — Датчик вибрации рулевого колеса
F18
10А — Питание системы SRS (подушки безопасности)
F19
7,5А — ABS, датчик рыскания (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20
7,5А — Электронное устройство питания, электронный предохранитель, самозатемняющееся зеркало, система предупреждения о выходе из полосы
F21
15А — Электропитание радиоприёмника
F22
5А — Выключатель стоп-сигналов
F23
20А — Потолочный люк
F24
5А — Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой

За работу прикуривателя отвечает предохранитель №20

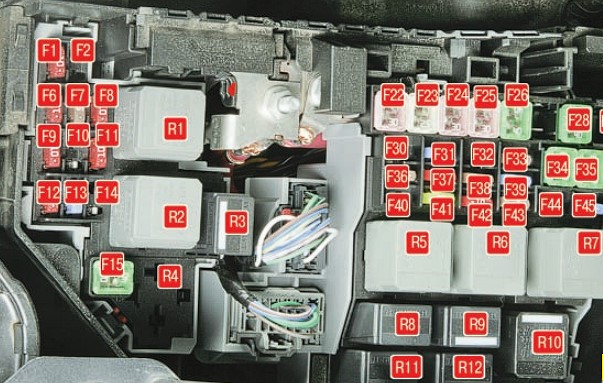

Блок предохранителей под капотом

форд мондео 4 Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве

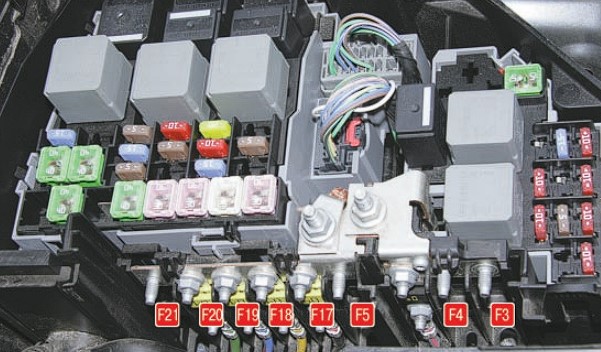

Плавкие вставки

форд мондео 4 Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, плавкие вставки

Описание

№
Амперы и назначение предохранителя
F1
10А — Блок управления трансмиссией
F2
5А — Управление свечами накаливания (для автомобилей с дизельным двигателем)
F3
80А — Вентилятор системы охлаждения двигателя (для автомобилей с двигателем Duratec-HE 2,3 л) / Электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorq TDCi 2,0 л)
F4
60А — Свечи накаливания (для автомобилей с дизельным двигателем)
F5
60А — Вентилятор системы охлаждения двигателя
F6
10А — Датчики HEGO системы управления двигателем, система изменения фаз газораспределения
F7
5А — Соленоиды реле
F8
10А — Электронный блок управления двигателем
F9
– — Не используется
F10
10А — Электронный блок управления двигателем
F11
10А — Управление датчиком массового расхода воздуха
F12
10А — Датчик наличия воды в топливе, соленоиды, датчик массового расхода воздуха (для автомобилей с дизельным двигателем)
F13
15А — Реле кондиционера
F14
15А — Обогреватель топливного фильтра (для автомобилей с дизельным двигателем)
F15
40А — Реле стартера
F16
80А — Дополнительный подогреватель (для автомобилей с дизельным двигателем)
F17
60А — Питание А центрального блока плавких предохранителей
F18
60А — Питание В центрального блока плавких предохранителей
F19
60А — Питание С центрального блока плавких предохранителей
F20
60А — Питание D центрального блока плавких предохранителей
F21
– — Не используется
F22
30А — Модуль стеклоочистителя
F23
25/30А — Обогреватель заднего стекла
F24
30А — Омыватели фар
F25
30А — Клапаны ABS
F26
40А — Насос ABS
F27
30А — Вспомогательный подогреватель топлива
F28
40А — Электровентилятор отопителя
F29
– — Не используется
F30
– — Не используется
F31
15А — Звуковой сигнал
F32
– — Не используется
F33
5А — Блок управления приборами освещения, соленоиды подкапотного блока предохранителей
F34
40А — Обогрев ветрового стекла, левая сторона
F35
40А — Обогрев ветрового стекла, правая сторона
F36
5А — Сигнальная лампа неисправности ABS
F37
10А — Обогрев жиклеров омывателей ветрового стекла
F38
5А — Система круиз-контроля (ACC)
F39
15А — Система адаптивного освещения (AFS)
F40
– — Не используется
F41
20А — Панель приборов
F42
10А — Электронный блок системы управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (для автомобилей с двигателем Duratorq TDCi 2,0 л)
F43
5А — Приводы регулировки положения фар системы адаптивного головного освещения (AFS)
F44
20А — Вакуумный насос (для автомобилей с двигателем Duratec-HE 2,5 л)
F45
15А — Очиститель заднего стекла

Блок предохранителей в багажнике

Блок находится слева за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные варианты исполнения.

форд мондео 4 расположение блока предохранителей в багажнике

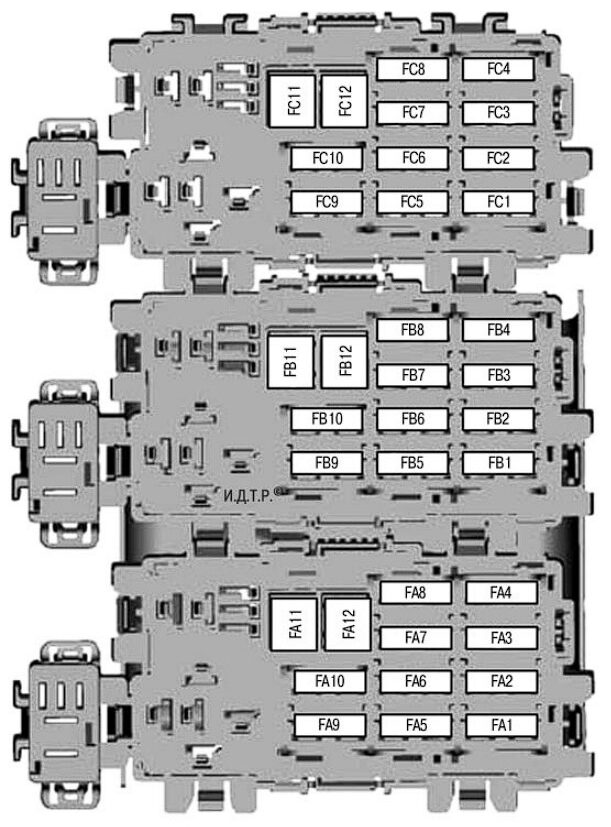

Седан

форд мондео 4 блок предохранителей и реле в багажнике седан

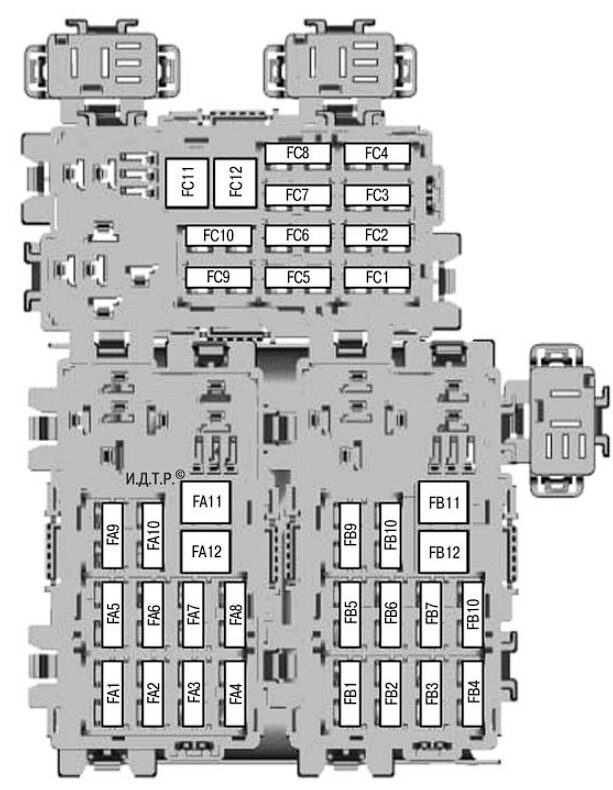

Универсал

форд мондео 4 схема предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал

№
Амперы и назначение предохранителя/реле
FA1
25А — Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала)
FA2
25А — Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание наружного зеркала, обогрев зеркала)
FA3
25А — Блок управления левой задней двери (стеклоподъемники)
FA4
25А — Блок управления правой задней двери (стеклоподъемники)
FA5
10А — Блокировка замков задних дверей без участия блоков управления дверьми
FA6
15А — Розетки для подключения дополнительных электропотребителей
FA7
5А — Соленоиды реле
FA8
20А — Замок рулевой колонки
FA9
– — Не используется
FA10
30А — Электрическая регулировка положения сиденья водителя
FA11
20А — Аксессуары, модуль прицепа
FA12
– — Не используется
FB1
5А — Модуль системы помощи при парковке
FB2
15А — Блок управления подвеской
FB3
15А — Обогрев сиденья водителя
FB4
15А — Обогрев сиденья переднего пассажира
FB5
15А — Обогрев левого заднего сиденья
FB6
– — Не используется
FB7
15А — Обогрев правого заднего сиденья
FB8
– — Не используется
FB9
30А — Электрическая регулировка положения сиденья переднего пассажира
FB10
10А — Противоугонная сигнализация
FB11
– — Не используется
FB12
– — Не используется
FC1
– — Не используется
FC2
– — Не используется
FC3
– — Не используется
FC4
– — Не используется
FC5
7,5А — CD-чейнджер, развлекательная система для задних пассажиров
FC6
5А — Не используется
FC7
5А — Модуль функции запоминания положения переднего сиденья
FC8
20А — Система доступа без ключа
FC9
5А — Не используется
FC10
5А — Не используется
FC11
5А — Не используется
FC12
5А — Не используется

❓ Часто задаваемые вопросы (FAQ)

📍 Где находятся блоки предохранителей на Ford Mondeo IV? В автомобиле три блока: салонный (под бардачком, для доступа нужно повернуть крепёжный винт и опустить блок), подкапотный (в моторном отсеке) и багажный (слева за боковой обшивкой). Салонный блок имеет два варианта исполнения — сверяйтесь со схемой на крышке.
🔌 Какой предохранитель отвечает за прикуриватель? В Варианте 1 салонного блока — предохранитель F19 номиналом 15А. В Варианте 2 — предохранитель F7 номиналом 20А.
🚗 Двигатель не заводится, стартер крутит. Что проверять? В первую очередь проверьте салонный предохранитель топливного насоса: F22 (20А, Вариант 1) или F13 (7,5/20А, Вариант 2). Также проверьте подкапотные F8 и F10 (10А, электронный блок управления двигателем) и F15 (40А, реле стартера). На дизельных моделях — F2 (5А, свечи накаливания) и F4 (60А, свечи накаливания).
🌧️ Не работают дворники. Где искать причину? Проверьте подкапотный предохранитель F22 (30А, модуль стеклоочистителя) и салонные F5 (15А, очиститель заднего стекла, Вар. 1) или F9/F10 (15А, омыватели лобового стекла, Вар. 2).
🛡️ На панели загорелась лампа ABS. Какие предохранители смотреть? Проверьте подкапотные предохранители F25 (30А, клапаны ABS), F26 (40А, насос ABS) и F36 (5А, сигнальная лампа неисправности ABS). В салонном блоке (Вар. 2) проверьте F19 (7,5А, ABS, ESP, EPB).
💡 Не горит ближний или дальний свет фар. Что проверить? За дальний свет в салонном блоке (Вариант 1) отвечает предохранитель F9 (15А). За обогрев ветрового стекла — подкапотные F34 и F35 (по 40А, левая и правая сторона). Также проверьте F39 (15А, система адаптивного освещения AFS) и F43 (5А, приводы регулировки положения фар AFS).
🔥 Не работает обогрев заднего стекла или сидений. Что смотреть? За обогрев заднего стекла отвечает подкапотный предохранитель F23 (25/30А). За обогрев сидений — багажные FB3 (15А, водитель), FB4 (15А, передний пассажир), FB5 (15А, левое заднее), FB7 (15А, правое заднее).
🔊 Пропал звуковой сигнал. Где причина? Проверьте подкапотный предохранитель F31 (15А, звуковой сигнал) и реле R9.
🌬️ Не работает печка или кондиционер. Что проверять? Проверьте подкапотные предохранители F13 (15А, реле кондиционера), F28 (40А, электровентилятор отопителя), F34/F35 (40А, обогрев ветрового стекла). На дизельных моделях — F14 (15А, обогреватель топливного фильтра) и F16 (80А, дополнительный подогреватель).
🪟 Не работают стеклоподъемники. Что смотреть? Проверьте багажные предохранители FA1 и FA2 (25А, передние двери), FA3 и FA4 (25А, задние двери).
🌤️ Не работает люк в крыше. Что проверять? В салонном блоке проверьте F10 (20А, электропривод люка, Вариант 1) или F23 (20А, потолочный люк, Вариант 2).
🔗 Проблемы с подключенным прицепом. Какие предохранители смотреть? Проверьте багажный предохранитель FA11 (20А, аксессуары, модуль прицепа).
🕯️ Дизельный двигатель не запускается на холодную. Что проверять? Проверьте подкапотные предохранители F2 (5А, управление свечами накаливания) и F4 (60А, свечи накаливания). Также проверьте F14 (15А, обогреватель топливного фильтра) и F16 (80А, дополнительный подогреватель).
⚠️ Можно ли ставить предохранитель большего номинала? Категорически не рекомендуется. Предохранитель защищает штатную проводку от перегрузки. Установка «жучка» или более мощной вставки при коротком замыкании приведет к оплавлению изоляции проводов и реальному риску возгорания автомобиля.
🔋 Может ли неисправное реле стать причиной быстрой разрядки аккумулятора? Да. Если какое-либо реле «залипает» во включенном положении (например, реле стартера R1, реле кондиционера R3 или реле звукового сигнала R9), оно продолжает потреблять ток даже при выключенном зажигании. Для точной диагностики утечки тока необходимо использовать мультиметр.
