Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель.
Блок предохранителей в салоне
Он находится в пространстве для ног слева под приборной панелью.
| 19 | 7,5A Электропривод зеркала заднего вида на двери |
| 20 | 10A Очиститель/ омыватель лобового стекла, очиститель омыватель заднего стекла |
| 21 | 30A/40A Электропривод стеклоподъемников, блоку правления электроприводом люка |
| 22 | 7,5A Электронный блок управления ABS |
| 23 | 15A Указатели поворота, система активной подвески, система поддержания скорости, комбинация приборов, переключатель системы управления КПП, блок контроля исправности ламп, обогреватели форсунок омывателя лобового стекла, реле подогревателя топливного фильтра |
| 24 | 15A Стоп-сигналы |
| 25 | 20A Центральный замок, противоугонная система, диагностический разъем |
| 26 | 20A Противотуманные фары |
| 27 | 15A Прикуриватель |
| 28 | 30AРеле насоса омывателя фар, электропривод сидений |
| 29 | 30A Обогреватель заднего стекла |
| 30 | 7,5A Система управления двигателем, комбинация приборов, вспомогательный блок сигнализации, часы/маршрутный компьютер |
| 31 | 7,5А Подсветка комбинации приборов |
| 32 | 7,5А Аудиосистема, Радио |
| 33 | 7,5A Передние габариты — левые |
| 34 | 7,5А Лампы освещения салона, часы, электропривод зеркал, привод открывания крышки багажника/задней двери |
| 35 | 7,5A Передние габариты — правые |
| 36 | 15A/30A Аудиосистема, усилитель выходного сигнала аудиосистемы 10А Подушки безопасности |
| 37 | 30A Реле электродвигателя вентилятора отопителя |
| 38 | 7,5A Подушка безопасности |
Прикуриватель предохранитель №27
Реле
| R12 | Реле освещения салона |
| R13 | Реле обогрева заднего стекла |
| R14 | Реле вентилятора отопителя |
| R15 | Реле стеклоочистителя |
| R16 | Реле зажигания |
| D2 | D2 Диод для защиты от обратного тока |
Блок предохранителей под капотом
Блок находится с левой стороны, рядом с аккумулятором. Возможно несколько вариантов его исполнения, и зависит от года выпуска.
Вариант 1
| 1 | 80А Главная питающая бортовая сетевая электро цепь |
| 2 | 60А Двигатель вентилятора радиатора |
| 3 | 60А ABS/TCS — система и при определенных условиях дизельный двигатель |
| 4 | 20А Зажигание |
| 5 | 30А Обогреваемое ветровое стекло (левая часть) |
| 6 | 30А Обогреваемое ветровое стекло (правая часть) |
| 7 | 30А Система торможения с ABS (антиблокировочная система) |
| 8 | 30А Обогреваемые сиденья, компрессор кондиционера |
| 9 | 20А Модуль EEC, магнитный клапан холодного старта (дизель) |
| 10 | 20А Замок зажигания |
| 11 | 3А Память EEC-модуля зажигания, Блок управления двигателем |
| 12 | 15А Звуковой сигнал и световая сигнализация |
| 13 | 15А Датчик Лямбда-зонда |
| 14 | 15А Электрический топливный насос (карбюраторный двигатель) |
| 15 | 10А Ближний свет справа |
| 16 | 10А Ближний свет слева |
| 17 | 10А Дальний свет справа |
| 18 | 10А Дальний свет слева |
Реле
| R1 | Реле дневных ходовых огней |
| R2 | Реле вентилятора системы охлаждения (высокая скорость) |
| R3 | Реле кондиционера |
| R4 | Реле муфты кондиционера |
| R5 | Реле вентилятора системы охлаждения (низкая скорость) |
| R6 | Реле стартера |
| R7 | Реле звукового сигнала |
| R8 | Реле топливного насоса |
| R9 | Реле ближнего света |
| R10 | Реле дальнего света |
| R11 | Главное реле |
| D1 | Диод для защиты от обратного тока |

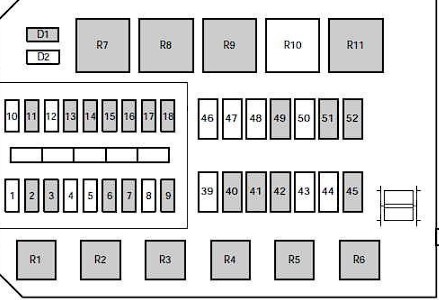

Вариант 2
| 1 | Реле топливного насоса |
| 2 | Реле системы управления двигателем (бензин) |
| 3 | Реле полностью открытого положения дроссельной заслонки (с кондиционером) |
| 4 | Реле ближнего света фар |
| 5 | Реле дальнего света фар |
| 6 | Реле звукового сигнала |
| 7 | Реле стартера |
| 8 | Реле 2 электродвигателя вентилятора системы охлаждения |
| 9 | Реле 1 электродвигателя вентилятора системы охлаждения |
| 10 | Реле таймера обогревателя лобового стекла |
| 11 | Реле системы освещения в дневное время |
| F1 | — |
| F2 | Генератор |
| F3 | (20A) Дополнительный отопитель (Дизель) |
| F4 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F5 | (15A) Система управления двигателем (двухкомпонентная система топливоподачи Bi-fuel) |
| F6 | (3A) Иммобилайзер (Дизель), система управления двигателем |
| F7 | (15A) Звуковой сигнал, указатели поворота |
| F8 | (5A) Система управления двигателем (двухкомпонентная система топливо подачи Bi |
| F9 | (15A) Топливный насос |
| F10 | Управление двигателем |
| F11 | (20A) Реле системы освещения в дневное время (Скандинавские страны), система управления двигателем, подогреватель топлива |
| F12 | — |
| F13 | (20A) Подогреваемый кислородный датчик |
| F14 | — |
| F15 | (7,5A) Правая фара — ближний свет |
| F16 | (7,5A) Левая фара — ближний свет |
| F17 | (7,5A) Правая фара-дальний свет |
| F18 | (7,5A) Левая фара-дальний свет, комбинация приборов |
| F39 | (60A) Реле свечей накаливания |
| F40 | (20A) Замок зажигания, выключатель освещения (фары /противотуманные фары) |
| F41 | (20A) Управление двигателем |
| F42 | (40A) Электродвигатель вентилятора кондиционера /отопителя |
| F43 | — |
| F44 | — |
| F45 | (60A) Реле основных цепей зажигания |
| F46 | (30A) Обогреватель лобового стекла (правая сторона) |
| F47 | (30A) Обогреватель лобового стекла (левая сторона) |
| F48 | — |
| F49 | (60A) Электродвигатели вентиляторов системы охлаждения |
| F50 | — |
| F51 | (60A) ABS |
| F52 | (60A) Блок предохранителей реле-приборная панель 25, 27, 28, 36, реле обогревателя лобового стекла, реле ламп освещение салона |
