Назначение предохранителей и реле зависит от года выпуска и комплектации авто. Всегда сверяйтесь со схемой на крышке блока или в руководстве.

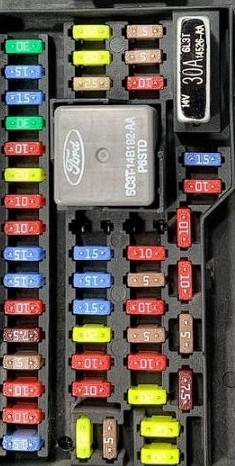

Блок предохранителей в салоне
Основной блок предохранителей в салоне расположен под приборной панелью со стороны переднего пассажира — он закрыт защитной крышкой.
Вариант 1 (2007 — 2014)
Расшифровка
| 1 | 30 А: питание электропривода окна водителя |
| 2 | 15 А: модуль памяти настроек водительского сиденья |
| 3 | 15 А: аудиосистема задних сидений, спутниковое радио, SYNC® |
| 4 | 30 А: резервный (не задействован) |
| 5 | 10 А: подсветка клавиш, активация 3‑го ряда сидений, блокировка переключения тормозов (BSI), Интеллектуальная логическая панель с предохранителями |
| 6 | 20 А: цепи указателей поворота |
| 7 | 10 А: левая фара ближнего света |
| 8 | 10 А: правая фара ближнего света |
| 9 | 15 А: салонное освещение |
| 10 | 15 А: подсветка, лампы освещения зоны высадки (лампы «для лужи») |
| 11 | 10 А: резервный (не задействован) |
| 12 | 7,5 А: электропривод зеркала, переключатель памяти сиденья водителя |
| 13 | 5 А: резервный (не задействован) |
| 14 | 10 А: вспомогательное питание электропривода двери багажника |
| 15 | 10 А: климат‑контроль, модуль спутниковой навигации (GPS) |
| 16 | 15 А: резервный (не задействован) |
| 17 | 20 А: электроприводы замков дверей, разблокировка подъёмной двери, стеклоподъёмник подъёмной двери |
| 18 | 20 А: обогрев сидений второго ряда |
| 19 | 25 А: электродвигатель заднего стеклоочистителя |
| 20 | 15 А: регулируемые педали, линия передачи данных (CAN‑шина) |
| 21 | 15 А: противотуманные фары |
| 22 | 15 А: габаритные огни (парковые фонари) |
| 23 | 15 А: фары дальнего света |
| 24 | 20 А: звуковой сигнал (клаксон) |
| 25 | 10 А: лампы местного освещения, подсветка бардачка, козырьков |
| 26 | 10 А: комбинация приборов |
| 27 | 20 А: цепь выключателя зажигания |
| 28 | 5 А: аудиомодуль (радио) |
| 29 | 5 А: комбинация приборов |
| 30 | 5 А: резервный (не задействован) |
| 31 | 10 А: резервный (не задействован) |
| 32 | 10 А: модуль системы подушек безопасности (SRS) |
| 33 | 10 А: резервный (не задействован) |
| 34 | 5 А: резервный (не задействован) |
| 35 | 10 А: ассистент парковки, система 4×4, камера заднего вида, обогрев сидений 2‑го ряда |
| 36 | 5 А: пассивная противоугонная система |
| 37 | 10 А: блок управления климат‑контролем |
| 38 | 20 А: сабвуфер аудиосистемы |
| 39 | 20 А: радиоприёмник |
| 40 | 20 А: усилитель навигационной системы |
| 41 | 15 А: стеклоподъёмники, вентиляция, электропривод люка, зеркало с автозатемнением, розетка 110 В |
| 42 | 10 А: резервный (не задействован) |
| 43 | 10 А: управление задним стеклоочистителем, датчик дождя |
| 44 | 10 А: катушка реле зарядки АКБ прицепа |
| 45 | 5 А: логика управления передним стеклоочистителем |
| 46 | 7,5 А: климат‑контроль, вспомогательные цепи реле |
| 47 | 30 А: стеклоподъёмники, электропривод люка |
| 48 | — Дополнительное реле с задержкой |
Вариант 2 (2015 — 2017)
Расшифровка
| 1 | 30 А: электропривод окна водителя |
| 2 | 15 А: управление сиденьем 3‑го ряда, модуль мультимедийного шлюза |
| 3 | 30 А: электропривод окна переднего пассажира |
| 4 | 10 А: лампы местного освещения |
| 5 | 20 А: усилитель аудиосистемы |
| 6 | 5 А: задний блок автоматического климат‑контроля |
| 7 | 7,5 А: электропривод зеркала, переключатель памяти настроек водительского сиденья |
| 8 | — |
| 9 | 10 А: система SYNC®, электропривод подъёмных ворот, панель отделки, дисплей |
| 10 | 10 А: вспомогательное реле запуска |
| 11 | 10 А: модуль пассивного доступа и запуска (Keyless Entry/Start) |
| 12 | 15 А: салонное освещение, лампы общего назначения |
| 13 | 15 А: правые указатели поворота и стоп‑сигналы |
| 14 | 15 А: левые указатели поворота и стоп‑сигналы |
| 15 | 15 А: фонарь заднего хода, центральный стоп‑сигнал (CHMSL), электрохромное зеркало |
| 16 | 10 А: правая фара ближнего света |
| 17 | 10 А: левая фара ближнего света |
| 18 | 10 А: светодиод блокировки селектора КПП, кнопка пуска двигателя, подсветка клавиш, электропривод складывания сидений 3‑го ряда, система пассивного запуска |
| 19 | — |
| 20 | 20 А: реле блокировки и разблокировки дверей |
| 21 | — |
| 22 | 20 А: звуковой сигнал (клаксон) |
| 23 | 15 А: модуль управления на руле, комбинация приборов (кластер) |
| 24 | 15 А: регулируемые педали и рулевая колонка, CAN‑шина (канал передачи данных) |
| 25 | 15 А: электропривод крышки багажника, мотор разблокировки подъёмного стекла |
| 26 | 5 А: кнопка запуска двигателя (старт‑стоп) |
| 27 | 20 А: модуль пассивного доступа и запуска |
| 28 | 15 А: замок зажигания, выключатель блокировки ключа |
| 29 | 20 А: аудиосистема (радио), модуль GPS |
| 30 | 15 А: передние габаритные огни |
| 31 | 5 А: цепь включения/выключения тормоза прицепа |
| 32 | 15 А: вентиляция, электропривод стеклоподъёмника водителя, инвертор питания |
| 33 | 10 А: модуль подвески с CCD‑управлением |
| 34 | 10 А: ассистент парковки, камера заднего вида, шина данных (BUS), обогрев сидений |
| 35 | 5 А: климатический модуль, переключатель режима O/D (Overdrive) |
| 36 | — |
| 37 | 10 А: модуль системы полного привода (4×4) |
| 38 | 10 А: электрохромное зеркало, люк, DVD‑проигрыватель, AM/FM‑радио |
| 39 | 15 А: фары дальнего света (левая и правая) |
| 40 | 10 А: задние габаритные огни и задние фонари |
| 41 | 7,5 А: модуль управления системами пассивной безопасности (SRS/удерживающие устройства) |
| 42 | — |
| 43 | — |
| 44 | — |
| 45 | 5 А |
| 46 | 10 А: блок управления климат‑контролем |
| 47 | 15 А: противотуманные фары |
| 48 | 30 А: автоматический выключатель цепей окон (пассажирское и заднее стекло) |
| 49 | Реле окон |

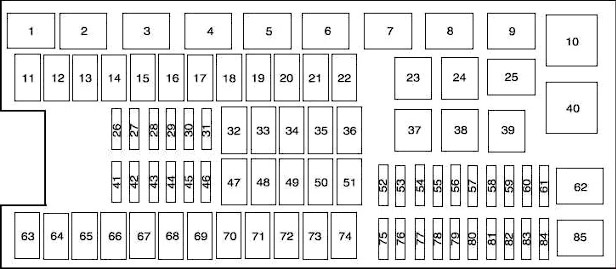

Блок предохранителей под капотом
Блок предохранителей размещён в передней части моторного отсека. Отдельно может быть установлен дополнительный блок с реле.
Вариант №1
Расшифровка
| 1 | Реле управления вентилятором системы охлаждения |
| 2 | Резервная позиция (не задействована) |
| 3 | Реле цепи обогрева заднего стекла |
| 4 | 30 А — электропитание сидений третьего ряда (сторона водителя) |
| 5 | 40 А — цепь электрического тормоза соединителя прицепа |
| 6 | 60 А — клапаны системы ABS |
| 7 | Резервная позиция (не задействована) |
| 8 | 40 А — обогрев и вентиляция сидений |
| 9 | 60 А — насос системы ABS |
| 10 | 20 А — розетка питания на задней консоли |
| 11 | 30 А — вспомогательный вентилятор |
| 12 | 25 А — габаритные огни соединителя прицепа |
| 13 | 30 А — зарядка АКБ через разъём буксировки прицепа |
| 14 | Резервная позиция (не задействована) |
| 15 | Резервная позиция (не задействована) |
| 16 | Реле муфты компрессора кондиционера |
| 17 | Резервная позиция (не задействована) |
| 18 | Реле топливного насоса |
| 19 | Резервное реле (запасной элемент) |
| 20 | Реле левого указателя поворота тягово‑сцепного устройства прицепа |
| 21 | Реле правого указателя поворота тягово‑сцепного устройства прицепа |
| 22 | Резервная позиция (не задействована) |
| 23 | 15 А — подогрев наружных зеркал заднего вида |
| 24 | 40 А — электродвигатель основного вентилятора отопителя |
| 25 | Резервная позиция (не задействована) |
| 26 | Резервная позиция (не задействована) |
| 27 | 30 А — привод задней двери с электроприводом |
| 28 | 40 А — цепи обогрева заднего стекла и подогрева зеркал |
| 29 | 30 А — электропитание пассажирского сиденья |
| 30 | 10 А — муфта системы кондиционирования воздуха (A/C) |
| 31 | 15 А — лампы стоп‑сигналов |
| 32 | 20 А — топливный насос |
| 33 | 20 А — резервные осветительные лампы |
| 34 | 25 А — стоп‑сигналы и указатели поворота тягово‑сцепного устройства прицепа |
| 35 | 20 А — модуль системы полного привода 4×4 |
| 36 | 10 А — питание модуля управления трансмиссией (PCM), вентиляция адсорбера |
| 37 | 15 А — силовая цепь трансмиссии (B+) |
| 38 | 30 А — сиденья третьего ряда (со стороны пассажира) |
| 39 | 50 А — насос пневмоподвески |
| 40 | 30 А — пусковой контур двигателя |
| 41 | 20 А — IP‑розетка / консольная розетка питания |
| 42 | Резервная позиция (не задействована) |
| 43 | 20 А — электромотор модуля 4×4 |
| 44 | Резервная позиция (не задействована) |
| 45 | 30 А — сиденье водителя (электрорегулировки/подогрев) |
| 46 | 40 А — шина запуска (стартовая цепь) |
| 47 | 30 А — соленоиды пневмоподвески |
| 48 | Резервная позиция (не задействована) |
| 49 | 30 А — передние стеклоочистители и система омывания стекла |
| 50 | 30 А — шина питания модуля управления трансмиссией (PCM) |
| 51 | 20 А — грузовая точка питания (дополнительная розетка) |
| 52 | 20 А — прикуриватель (розетка питания) |
| 53 | Реле соленоидов пневмоподвески |
| 54 | Реле стартера |
| 55 | Реле стояночного фонаря тягово‑сцепного устройства прицепа |
| 56 | Реле зарядки АКБ через тягово‑сцепное устройство прицепа |
| 57 | Реле цепи пуска/запуска |
| 58 | Резервная позиция (не задействована) |
| 59 | Реле модуля управления трансмиссией (PCM) |
| 60 | Пусковой диод (однокасательная схема) |
| 61 | Диод муфты компрессора кондиционера |
| 62 | Диод цепи топливного насоса |
| 63 | 15 А — фонарь заднего хода через разъём буксировки прицепа |
| 64 | Резервная позиция (не задействована) |
| 65 | 10 А — логика управления пневмоподвеской |
| 66 | Резервная позиция (не задействована) |
| 67 | 10 А — катушка (змеевик) вентилятора |
| 68 | Резервная позиция (не задействована) |
| 69 | 30 А — цепь Run/Start (панель предохранителей в салоне) |
| 70 | 20 А — датчики PCM, катушка муфты кондиционера |
| 71 | 5 А — Змеевик топлива, ISP‑R |
| 72 | 20 А — катушки зажигания (питание от PCM) |
| 73 | 5 А — зажигание коробки передач |
| 74 | 20 А — датчики PCM (HEGO/CMS, MAFS, EVMV, CMCV, переключатель отключения скорости, ДКТ) |
| 75 | 5 А — соленоид интегрированных концов колёс (IWE) 4×4 |
| 76 | 20 А — основное питание PCM (VPWR) |
| 77 | 10 А — логика ABS, клапан PCV с подогревом |
Вариант 2
Расшифровка
| 1 | Реле заднего омывателя |
| 2 | Реле стартера |
| 3 | Реле электродвигателя вентилятора |
| 4 | Реле заднего стеклоочистителя |
| 5 | Реле топливного насоса |
| 6 | Электронный вентилятор охлаждения |
| 7 | Реле обогрева заднего стекла / обогрева зеркал |
| 8 | Электронный вентилятор охлаждения |
| 9 | Реле запуска / запуска |
| 10 | Реле распределительной коробки |
| 11 | 40 А — подножки Power, сиденья с подогревом |
| 12 | 40 А — запуск / старт, реле |
| 13 | 30 А — реле стартера |
| 14 | 50 А — электронный вентилятор охлаждения |
| 15 | Не используется |
| 16 | 50 А — электронный вентилятор |
| 17 | Не используется |
| 18 | 30 А — тормоз прицепа |
| 19 | 20 А — розетка (консоль) |
| 20 | 20 А — модуль 4×4 HAT 2 |
| 21 | 30 А — модуль буксировки прицепа |
| 22 | 30 А — пассажирское сиденье с электроприводом |
| 23 | Реле муфты кондиционера |
| 24 | Реле габаритных огней прицепа |
| 25 | Не используется |
| 26 | 10 А — датчик ALT |
| 27 | 20 А — модуль 4×4 HAT 1 |
| 28 | 25 А — реле габаритных огней прицепа |
| 29 | 10 А — встроенный соленоид на конце колеса |
| 30 | 10 А — реле муфты кондиционера |
| 31 | 15 А — фонарь заднего хода прицепа |
| 32 | 40 А — реле электродвигателя вентилятора |
| 33 | 40 А — розетка переменного тока 110 вольт |
| 34 | 30 А — вспомогательный двигатель вентилятора |
| 35 | 30 А — реле модуля управления трансмиссией |
| 36 | 30 А — задняя дверь с электроприводом |
| 37 | Не используется |
| 38 | Не используется |
| 39 | Реле фонарей заднего хода прицепа |
| 40 | Электронное реле вентилятора 2 |
| 41 | 10 А — поддерживающая мощность модуля управления трансмиссией |
| 42 | 5 А — реле запуска / запуска |
| 43 | 10 А — переключатель включения / выключения тормоза |
| 44 | 20 А — реле топливного насоса |
| 45 | 10 А — не используется (запасной) |
| 46 | 15 А — насос омывателя переднего / заднего стекла |
| 47 | 30 А — электродвигатель заднего стеклоочистителя |
| 48 | 40 А — модуль буксировки прицепа |
| 49 | Не используется |
| 50 | 30 А — реле электродвигателя переднего стеклоочистителя |
| 51 | 40 А — реле обогрева заднего стекла / обогрева зеркал |
| 52 | 10 А — пуск антиблокировочной системы тормозной системы |
| 53 | 5 А — модуль управления трансмиссией ISP |
| 54 | 5 А — усилитель руля |
| 55 | Не используется |
| 56 | 30 А — питание панели предохранителей в салоне R/S |
| 57 | 5 А — двигатель вентилятора (работа / запуск) |
| 58 | Не используется |
| 59 | 15 А — зеркала с подогревом |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 25 А — электронный вентилятор |
| 64 | 30 А — люк |
| 65 | 20 А — не используется (запасной) |
| 66 | 20 А — вспомогательная розетка (задняя часть центральной консоли) |
| 67 | 40 А — сиденья переднего ряда с климат‑контролем |
| 68 | 30 А — клапаны антиблокировочной тормозной системы |
| 69 | 60 А — насос антиблокировочной тормозной системы |
| 70 | 30 А — сиденье с электроприводом складывания третьего ряда |
| 71 | 20 А — вспомогательная розетка / прикуриватель |
| 72 | 20 А — вспомогательная розетка (панель правой задней четверти) |
| 73 | 20 А — модуль климата заднего сиденья |
| 74 | 30 А — сиденье водителя с электроприводом |
| 75 | 25 А — Vehicle power 1 — модуль управления трансмиссией |
| 76 | 20 А — Vehicle power 2 — модуль управления трансмиссией |
| 77 | 20 А — мощность автомобиля 4 — катушки зажигания |
| 78 | Не используется |
| 79 | 15 А — Vehicle power 3 — модуль управления силовым агрегатом |
| 80 | 5 А — датчик дождя |
| 81 | Не используется |
| 82 | Не используется |
| 83 | Не используется |
| 84 | Не используется |
| 85 | Реле электродвигателя стеклоочистителя |
