Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Ford Expedition II (поколение U 222) выпускался в 2003–2006 годах.
Назначение предохранителей и реле зависит от года выпуска и комплектации автомобиля.
Блок предохранителей в салоне

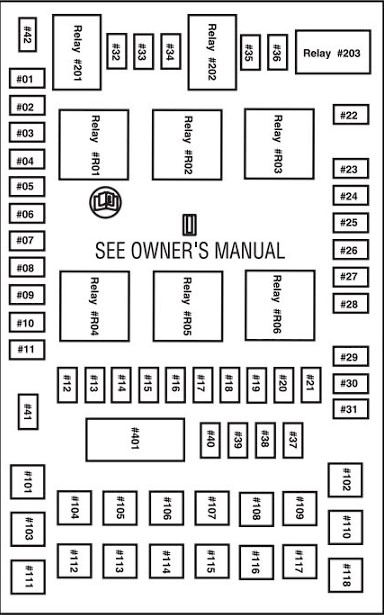

Основной блок предохранителей в салоне Ford Expedition II размещён в зоне переднего пассажира — под приборной панелью, за съёмной защитной крышкой.
Расшифровка
| 1 | 7,5 А: электродвигатель переднего и заднего стеклоочистителей, приборный щиток |
| 2 | 20 А: указатели поворота, аварийная сигнализация, стоп‑сигналы (включая CHMSL), лампы указателей поворота, выключатель стоп‑сигнала |
| 3 | 7,5 А: электропривод зеркал (без памяти), переключатель сиденья водителя (память), модуль памяти (логическое питание) |
| 4 | 15 А: DVD‑плеер, органы управления аудиосистемой на задних сиденьях, навигационное радио (CDDJ) |
| 5 | 7,5 А: модуль управления трансмиссией (PCM, питание KA), переключатель деактивации круиз‑контроля, переключатель ручного режима климат‑контроля, соленоид BSI, головка EATC, модуль BSM (питание KA), катушки реле сидений 3‑го ряда, светодиод SecuriLock |
| 6 | 15 А: переключатель фар (стояночные огни, подсветка), парковые фонари, лампы номерного знака, катушка реле ПТФ, контроллер электротормоза прицепа (подсветка), BSM (автолампы, парковые фары), индикатор ПТФ |
| 7 | 5 А: радио (сигнал запуска) |
| 8 | 10 А: выключатель и индикатор обогрева заднего стекла, обогрев наружных зеркал |
| 9 | Не используется |
| 10 | 20 А: реле фонарей заднего хода прицепа, 7‑проводной разъём прицепа (задний ход), реле габаритных огней прицепа, 7‑ и 4‑контактные разъёмы (габариты) для прицепа |
| 11 | 10 А: реле муфты компрессора кондиционера, соленоид муфты, соленоид IWE 4×4 |
| 12 | 15 А: реле, выключатель, модуль привода и двигатель топливного насоса |
| 13 | 10 А: переключатель ручного режима климат‑контроля, катушка реле обогрева заднего стекла, выключатели и реле кондиционера (низкое давление, защита от обледенения), головка DATC, соленоиды и управление вентилятором DATC, катушка реле заряда АКБ прицепа |
| 14 | 10 А: катушка реле ДХО, резервные лампы DTRS, катушка реле задних фонарей прицепа, электрохроматическое зеркало, ручной привод смесительной двери кондиционера |
| 15 | 5 А: AdvanceTrac® с переключателем RSC, приборная панель (пуск) |
| 16 | 10 А: BS / AdvanceTrac® с модулем RSC (запуск подачи) |
| 17 | 15 А: противотуманные фары |
| 18 | 10 А: вспомогательный привод смесительной двери температуры кондиционера, блок управления передним доп. кондиционером, указатель поворота, электрохроматическое зеркало, двигатель вспомогательного режима |
| 19 | 10 А: модуль управления удерживающими устройствами (RCM) |
| 20 | 30 А: BSM (замки дверей, реле открывания стекла задней двери), электродвигатель открывания стекла подъёмной двери, электродвигатели замка двери/подъёмной двери |
| 21 | 15 А: комбинация приборов (B+), лампы салона («вежливости»), лампы для лужи (наружные зеркала) |
| 22 | 10 А: подсветка переключателя люка, радио (с задержкой подачи), перекидной переключатель окна, двигатели откидного стекла, антенный усилитель EHAM (навигационное радио) |
| 23 | 10 А: правый ближний свет |
| 24 | 15 А: лампы внутреннего освещения (карта, купол, бардачок, грузовой отсек, поручни, косметические зеркала), катушка и питание реле энергосбережения, клапан PCV с подогревом |
| 25 | 10 А: левый ближний свет (LH) |
| 26 | 20 А: реле звукового сигнала, рога |
| 27 | 5 А: модуль компаса, модуль системы обратного зондирования, соленоид блокировки переключения тормозов, переключатель отмены овердрайва, модуль пневмоподвески (Run/Start sense) |
| 28 | 5 А: катушка реле PCM, приёмопередатчик SecuriLock, катушка реле клапана PCV с подогревом |
| 29 | 30 А: контроллер электротормоза прицепа, 7‑проводной соединитель тягово‑сцепного устройства (электрический тормоз) |
| 30 | 25 А: модуль пневмоподвески (соленоиды, датчики высоты), PCM (сцепление раздаточной коробки 4×4) |
| 31 | 20 А: радио (B+), сабвуфер |
| 32 | 15 А: датчики CMS, соленоиды трансмиссии, соленоид вентиляции адсорбера, датчики HEGO, соленоид ВМВ, катушка реле муфты компрессора кондиционера, CMCV, приводы VCT |
| 33 | Не используется |
| 34 | 15 А: PCM, топливные форсунки, датчик массового расхода воздуха (MAF) |
| 35 | 20 А: индикатор дальнего света комбинации приборов, фары дальнего света |
| 36 | 10 А: тягач прицепа — правый поворот/стоп‑сигналы |
| 37 | 20 А: розетка в грузовом отсеке |
| 38 | 25 А: электродвигатель заднего стеклоочистителя, насос омывателя (омыватель заднего стекла) |
| 39 | 20 А: точки питания консоли (спереди и сзади), розетка на приборной панели (многоместное сиденье) |
| 40 | 20 А: реле ДХО, противотуманные фары ДХО, катушка реле фары ДХО, переключатель фар, многофункциональный переключатель, BSM (реле автолампы фар), катушка реле дальнего света, предохранители 25 (левый ближний) и 23 (правый ближний) |
| 41 | 20 А: прикуриватель, диагностический разъём OBD II |
| 42 | 10 А: прицеп буксирный — левый поворот/стоп‑сигналы |
За прикуриватель отвечают предохранители 37, 39 и 41 на 20А.
Реле
| 101 | 30 А: реле стартера, соленоид стартера |
| 102 | 30 А: мощность выключателя зажигания |
| 103 | 30 А: ABS / AdvanceTrac® с модулем RSC (двигатель насоса) |
| 104 | 30 А: реле левого сиденья 3‑го ряда, выключатель левого сиденья 3‑го ряда, электродвигатель сиденья 3‑го ряда левого сиденья |
| 105 | запасной |
| 106 | 30 А: реле заряда аккумуляторной батареи прицепа, 7‑контактный разъём для буксировки прицепа (зарядка аккумулятора) |
| 107 | 30 А: реле вспомогательного вентилятора кондиционера, вспомогательный электродвигатель вентилятора кондиционера |
| 108 | 30 А: выключатель электродвигателя пассажирского сиденья |
| 109 | 30 А: выключатель электродвигателя сиденья водителя (без памяти), модуль памяти, зеркала с электроприводом памяти, регулируемые педали переключателя и мотора |
| 110 | запасной |
| 111 | 50 А: компрессор с пневмоподвеской, реле компрессора пневмоподвески |
| 112 | 30 А: ABS / AdvanceTrac® с модулем RSC (клапаны) |
| 113 | 30 А: электродвигатель переднего стеклоочистителя, насос омывателя (омыватель лобового стекла) |
| 114 | 40 А: реле обогревателя заднего стекла, решётка обогревателя заднего стекла, зеркала с подогревом (предохранитель 8) |
| 115 | 30 А: электродвигатель переключения раздаточной коробки, реле 4×4 |
| 116 | 40 А: реле электродвигателя переднего вентилятора, электродвигатель переднего вентилятора |
| 117 | 30 А: реле правого сиденья 3‑го ряда, выключатель правого сиденья 3‑го ряда, электродвигатель правого сиденья 3‑го ряда |
| 118 | 30 А: модуль климат‑контроля сиденья водителя и пассажира |
| 401 | 30 А: электрические стеклоподъёмники (автоматический выключатель), переключатель главного окна, оконные двигатели, оконные переключатели, модуль люка |
| R01 | Реле стартера: соленоид стартера |
| R02 | Дополнительное реле с задержкой: предохранитель 22, CB 401, электрические стеклоподъёмники, подсветка, радио, люк, переворачивать окна, усилитель навигационной антенны |
| R03 | Реле дальнего света: предохранитель № 35, фары дальнего света, индикатор дальнего света |
| R04 | Реле разморозки заднего стекла: предохранитель 8 (подогрев зеркал), обогреватель заднего стекла, обогрев наружных зеркал, индикатор обогрева заднего стекла (головка климат‑контроля) |
| R05 | Реле заряда аккумуляторной батареи прицепа: 7‑проводной разъём для буксировки прицепа (заряд аккумулятора) |
| R06 | Реле переднего вентилятора: электродвигатель переднего вентилятора |
| R201 | Реле габаритных огней прицепа: 7‑ и 4‑проводные разъёмы для буксировки прицепа (габаритные фонари) |
| R202 | Реле противотуманных фар: передние противотуманные фары |
| R203 | Реле PCM: предохранитель 32, предохранитель 34, соленоиды и датчики PCM |
| R301 | Реле заднего хода прицепа: 7‑проводной разъём для буксировки прицепа (фонари заднего хода) |
| R302 | Реле клапана подогрева PCV: клапан PCV с подогревом |
| R303 | Реле топливного насоса: выключатель топливного насоса, PCM (монитор топливного насоса), топливный насос, модуль привода топливного насоса |
| R304 | Реле энергосбережения: крышные рейлинги, лампы косметического зеркала, карта / купольная лампа, лампа для перчаточного ящика, лампа в багажном отделении, лампы наружного зеркала заднего вида, комбинация приборов (внутренние лампы) |
| R305 | Реле звукового сигнала: двойной сигнал |
В подкапотном пространстве могут располагаться отдельные блоки предохранителей и реле — они обеспечивают работу таких узлов, как реле вентиляторов системы охлаждения, реле механизма складывания сидений, реле дневных ходовых огней и других компонентов.
