Toyota Camry 40 схема блока предохранителей и реле подробное описание.

Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Шестое поколение модели Камри выпускалось с 2006, 2007, 2008, 2009, 2010, по 2011 год

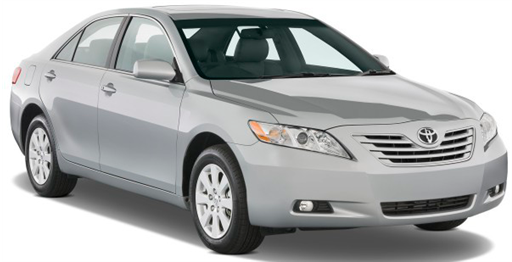

тойота камри 40

Важно. Это схема для Toyota Camry (поколение XV40/XV50, разные моторы) — состав и номиналы зависят от года, двигателя (2AR‑FE, 2GR‑FE) и комплектации. Единственно достоверная схема — на внутренней стороне крышки монтажного блока вашего авто.

⚡Быстрый поиск: какой предохранитель проверить в первую очередь

Не хотите листать длинные таблицы? Вот номера предохранителей, которые выходят из строя чаще всего:
№
Расположение, амперы и практическое назначение
28
Салон, 20А 🔌 — Прикуриватель (CIG). Проверяйте первым, если не заряжаются гаджеты.
29
Салон, 20А 🔌 — Задняя розетка (PWR OUTLET). Вторая по частоте запросов.
19, 22
Салон, 10А/25А 🌧️ — Стеклоочиститель и омыватель ветрового стекла. При отказе дворников проверяйте оба.
24, 25
Под капотом, 15А — Ближний свет правой и левой фары. При перегорании света только с одной стороны.
26, 27
Под капотом, 15А 💡 — Дальний свет правой и левой фары.
29, 31
Под капотом, 50А/30А 🛡️ — ABS, VSC, TRC, BA. Проверяйте при загорании ламп ABS/VSC на приборной панели.
32
Под капотом, 50А 🔥 — Обогрев заднего стекла и наружных зеркал. Если кнопка нажимается, но стекло не греется.
13
Под капотом, 15А 🎵 — Аудиосистема. Проверяйте, если магнитола не включается.
19, 23
Под капотом, 7,5А/10А — Звуковой сигнал. Дублируется двумя предохранителями — проверяйте оба.
39
Под капотом, 30А ⚙️ — Стартер. Проверяйте, если стартер не крутит при повороте ключа.

Расположение блоков  в салоне

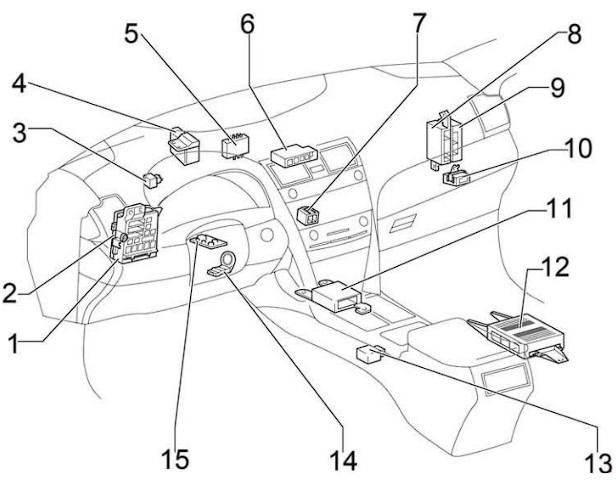

расположение блоков в салоне тойота камри 40

№
Наименование блока
1
Блок предохранителей
2
Блок управления электрооборудованием кузова
3
Реле указателей поворота (аварийная сигнализация)
4
Распределительный блок №3
5
Блок ID (автомобили с системой Smart System) / Транспондер ключа (автомобили без системы Smart System)
6
Распределительный блок (CAN)
7
Распределительный блок №4
8
Усилитель кондиционера
9
Блок сертификации
10
Блок контроля давления в шинах
11
Центральный блок подушек безопасности
12
Аудио усилитель
13
Блок блокировки селектора коробки передач
14
Усилитель сигнала ключа
15
Блок блокировки руля

Блок в салоне

Расположен слева под панелью приборов.

блок предохранителей и реле в салоне тойота камри 40

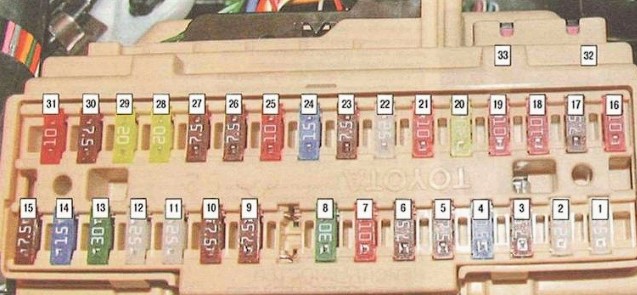

блок предохранителей в салоне тойота камри с нумерацией тойота камри 40

Описание

№
Амперы и назначение предохранителя/реле
1
25А — Задний правый стеклоподъемник
2
25А — Задний левый стеклоподъемник
3
7,5А — Не используется
4
15А — Противотуманные фары
5
7,5А — Бортовая система диагностики
6
7,5А — Не используется
7
10А — Стоп-сигналы, система блокировки включения передач, система впрыска топлива, ABS, VSC, TRC, BA, система управления дроссельной заслонкой, блок управления электрооборудованием кузова
8
30А — Не используется
9
7,5А — Стартер, система впрыска топлива
10
7,5А — Система кондиционирования воздуха
11
25А — Стеклоподъемники
12
25А — Блок управления электрооборудованием кузова
13
30А — Люк с электроприводом
14
15А — Задние фонари, подсветка номерного знака, габаритные огни
15
7,5А — Подогрев сидений, аварийная сигнализация, система кондиционирования воздуха, аудиосистема, часы, подсветка печаточного шкала, подсветка комбинации приборов, переключатели на рулевом колесе
16
10А — Блок управления электрооборудованием кузова, люк с электрическим приводом, электровентилятор радиатора, внутреннее зеркало с автоматическим затемнением, стеклоочиститель и омыватель ветрового стекла
17
7,5А — ABS, VSC, TRC, BA, система блокировки включения передач, круиз-контроль, автоматическая коробка передач
18
10А — Система кондиционирования воздуха, обогрев заднего стекла
19
10А — Стеклоочиститель и омыватель ветрового стекла
20
20А — Подогрев сидений
21
10А — Аварийная сигнализация, фонари заднего хода, система зарядки аккумуляторной батареи
22
25А — Стеклоочиститель и омыватель ветрового стекла
23
7,5А — Электрокорректор фар
24
15А — Система впрыска топлива, стартер
25
10А — Система впрыска топлива, иммобилайзер, система пассивной безопасности SRS, система управления дроссельной заслонкой
26
7,5А — Контрольно-измерительные приборы, многофункциональный дисплей, часы
27
7,5А — Часы, блок управления электрооборудованием кузова, система блокировки включения передач, наружные зеркала заднего вида
28
20А — Розетка для электроприборов
29
20А — Розетка для электроприборов
30
7,5А — Аудиосистема
31
10А — Обогрев наружных зеркал заднего вида
32
30А — Стеклоподъемники
33
30А — Электроприводы регулировки сидений

Прикуриватель (CIG, № 28) и задняя розетка (PWR OUTLET, № 29) защищены отдельными предохранителями на 20 А.

Реле

С обратной стороны блока.

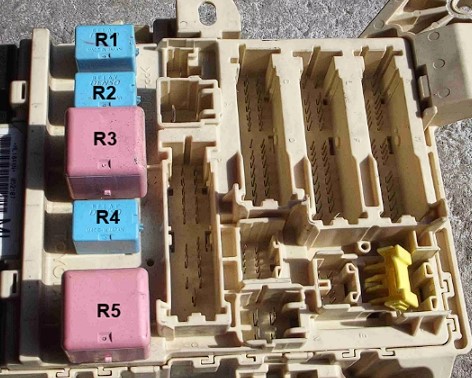

реле в салоне тойота камри 40

№
Наименование реле
R1
Противотуманный свет
R2
Габаритный свет
R3
Вспомогательное реле
R4
Стеклоподъемники
R5
Зажигание (IG1)

Блоки под капотом

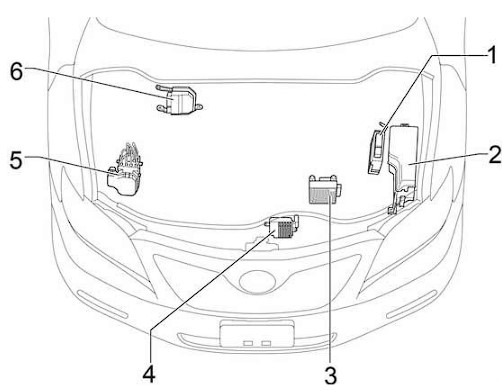

блоки расположенные под капотом тойота камри 40

№
Наименование блока
1
Блок управления двигателем (2AZ-FE)
2
Главный блок предохранителей и реле
3
Блок управления коробкой передач
4
Блок управления вентилятором
5
Skid Control
6
Блок управления двигателем (2GR-FE)

Главный блок предохранителей и реле

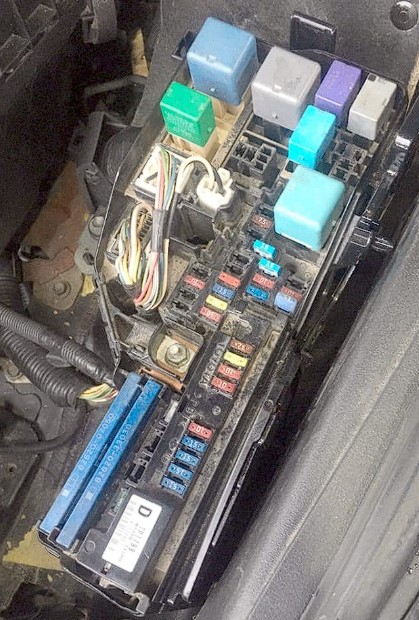

главный блок предохранителей и реле под капотом тойота камри 40

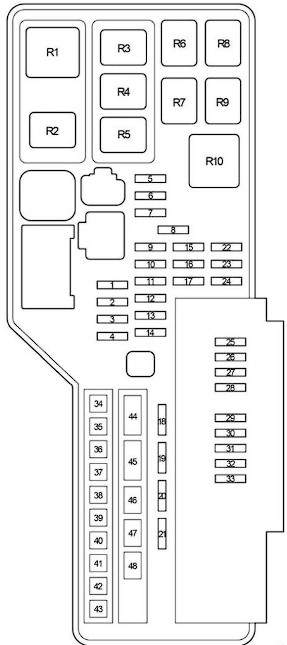

схема главного блока предохранителей и реле с нумерацией тойота камри 40

Описание

№
Амперы и назначение предохранителя/реле
1
10А — Задние противотуманные фонари
2
15А — Не используется
3
7,5А — Не используется
4
7,5А — Система зарядки аккумуляторной батареи
5
7,5А — Не используется
6
10А — Не используется
7
10А — Система управления дроссельной заслонкой
8
15А — Указатели поворота
9
20А — Система впрыска топлива, стартер, иммобилайзер, система пассивной безопасности SRS, система управления дроссельной заслонкой, контрольно-измерительные приборы, многофункциональный дисплей, часы
10
20А — Не используется
11
10А — Контрольно-измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения, часы
12
10А — Блок управления электрооборудованием кузова, VSC
13
15А — Аудиосистема
14
25А — Блок управления электрооборудованием кузова
15
25А — Не используется
16
30А — Система впрыска топлива, система управления дроссельной заслонкой
17
10А — Система впрыска топлива
18
15А — Система впрыска топлива
19
7,5А — Звуковой сигнал
20
20А — Система впрыска топлива
21
10А — Контрольно-измерительные приборы
22
10А — Иммобилайзер, система впрыска топлива, система управления дроссельной заслонкой
23
10А — Звуковой сигнал
24
15А — Правая фара (ближний свет), электрокорректор фар
25
15А — Левая фара (ближний свет)
26
15А — Правая фара (дальний свет)
27
15А — Левая фара (дальний свет)
28
50А — Система кондиционирования воздуха
29
50А — ABS, VSC, TRC, BA
30
50А — Электровентилятор радиатора
31
30А — ABS, VSC, TRC, BA
32
50А — Обогрев заднего стекла, обогрев наружных зеркал заднего вида
33
30А — Не используется
34
30А — Омыватели фар
35
40А — Электровентилятор радиатора
36
40А — Электровентилятор радиатора
37
30А — Не используется
38
120А — Противотуманные фары, система зарядки аккумуляторной батареи, система управления дроссельной заслонкой, указатели поворота, система впрыска топлива, спидер, контрольно-измерительные приборы, многофункциональный дисплей, часы, иммобилайзер, система пассивной безопасности SRS, подсветка косметического зеркала, подсветка багажника, подсветка замка зажигания, подсветка дверей, плафоны внутреннего освещения, лампа для чтения, блок управления электрооборудованием кузова, аудиосистема, звуковой сигнал, фары, электрокорректор фар, система кондиционирования воздуха, ABS, VSC, TRC, BA, обогрев заднего стекла, обогрев наружных зеркал заднего вида, омыватели фар, электровентилятор радиатора
39
30А — Стартер

Реле

№
Наименование реле
ST RELAY
Реле стартера
RR DEF RELAY
Реле обогрева заднего стекла
FAN NO.1 RELAY
Реле электровентилятора радиатора
FAN NO.2 RELAY
Реле электровентилятора радиатора
FAN NO.3 RELAY
Реле электровентилятора радиатора

❓ Часто задаваемые вопросы (FAQ) по предохранителям Toyota Camry 40

📍 Где находятся блоки предохранителей на Toyota Camry? Салонный блок расположен слева под панелью приборов. Главный подкапотный блок находится в моторном отсеке (рядом с аккумулятором). Реле салонного блока размещены на его обратной стороне.
Какой предохранитель отвечает за прикуриватель и розетку? За прикуриватель (CIG) отвечает предохранитель № 28 номиналом 20А в салонном блоке. За заднюю розетку (PWR OUTLET) — предохранитель № 29 на 20А в том же блоке.
🚗 Стартер не крутит, двигатель не заводится. Что проверять? В первую очередь проверьте подкапотный предохранитель № 39 (30А, стартер) и реле ST RELAY. Также проверьте предохранитель № 9 (20А) в подкапотном блоке, который защищает систему впрыска топлива, стартер и иммобилайзер.
🌧️ Не работают дворники. Где искать причину? Проверьте салонные предохранители № 19 (10А) и № 22 (25А), отвечающие за стеклоочиститель и омыватель ветрового стекла. Частая причина — примерзшие к стеклу щетки зимой или износ мотора трапеции.
🛡️ На панели загорелись лампы ABS или VSC. Какие предохранители смотреть? Проверьте подкапотные предохранители № 29 (50А) и № 31 (30А), защищающие цепи ABS, VSC, TRC, BA. Также стоит проверить салонный № 7 (10А) и № 17 (7,5А), которые связаны с системами стабилизации и блокировки АКПП.
💡 Не горит ближний или дальний свет фар. Что проверить? За ближний свет отвечают подкапотные предохранители № 24 (правая фара) и № 25 (левая фара) на 15А. За дальний свет — № 26 (правая) и № 27 (левая) на 15А. Они разделены по бортам, поэтому часто гаснет свет только с одной стороны.
🔥 Не работает обогрев заднего стекла. Что смотреть? Проверьте подкапотный предохранитель № 32 (50А, обогрев заднего стекла и наружных зеркал) и реле RR DEF RELAY.
🔊 Пропал звуковой сигнал. Где причина? Проверьте подкапотные предохранители № 19 (7,5А) и № 23 (10А) — цепь звукового сигнала дублируется двумя предохранителями. Также проверьте реле звукового сигнала, если оно есть в блоке.
Не работает магнитола. Что проверять? Проверьте подкапотный предохранитель № 13 (15А, аудиосистема) и салонный № 30 (7,5А, аудиосистема).
⚠️ Можно ли поставить предохранитель большего номинала? Категорически не рекомендуется. Предохранитель защищает штатную проводку и блоки управления. Установка «жучка» или более мощной вставки при коротком замыкании приведет к оплавлению изоляции и реальному риску возгорания автомобиля.
🔋 Может ли неисправное реле стать причиной быстрой разрядки аккумулятора? Да. Если реле «залипает» во включенном положении (например, реле электровентилятора радиатора FAN NO.1/2/3 или реле обогрева заднего стекла RR DEF), оно продолжает потреблять ток даже при выключенном зажигании. Для диагностики утечки используйте мультиметр.
