Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Хендай Солярис 2 второго поколения выпускался в 2017–2022 годах. На эти автомобили преимущественно устанавливали бензиновые двигатели объёмом 1,4 л и 1,6 л.
Обратите внимание: количество элементов в блоках может отличаться от представленного зависит от уровня оснащения автомобиля и года выпуска. Обязательно сверяйте схемы со своей технической документацией или с маркировкой на крышке монтажного блока.

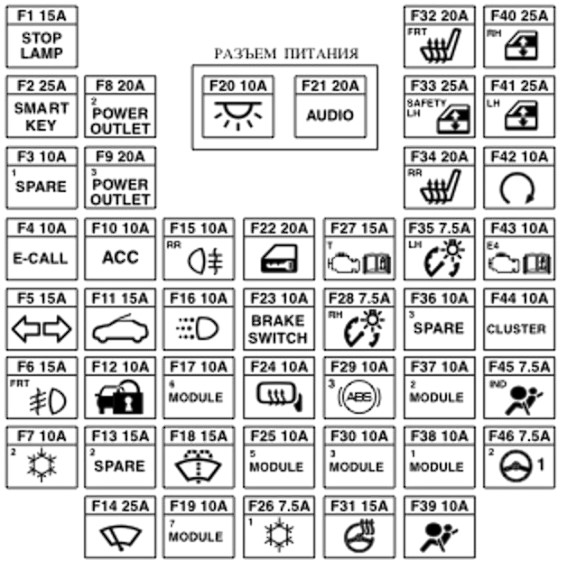

Блок предохранителей в салоне
Блок предохранителей расположен в нижней части панели приборов со стороны водителя. Для доступа снимите защитную крышку. В этом же отсеке находится диагностический разъём OBD.
| F1 | 15 А STOP LAMP — электронный блок стоп‑сигналов (распределительная коробка приборной панели) |
| F2 | 25 А SMART KEY — блок управления системой Smart Key (бесключевой доступ, электронный ключ) |
| F3 | 10 А SPARE1 — запасной |
| F4 | 10 А E‑CALL — блок экстренного вызова (E‑Call) |
| F5 | 15 А TURN LAMP — блок BCM, модуль SLM (напоминание о ремне и управление освещением) |
| F6 | 15 А FRT FOG — реле передних противотуманных фар (распределительная коробка приборной панели) |
| F7 | 10 А A/CON2 — блок управления кондиционером |
| F8 | 20 А P/OUTLET2 — розетка питания № 1 (прикуриватель) |
| F9 | 20 А P/OUTLET3 — розетка питания № 2 (прикуриватель) |
| F10 | 10 А ACC — реле задней розетки, переключатель зеркал, E‑Call, BCM, SLM, аудиосистема, мультимедиа |
| F11 | 15 А S/ROOF — электропривод люка |
| F12 | 10 А IMMO — модуль иммобилайзера |
| F13 | 15 А SPARE2 — запасной |
| F14 | 25 А WIPER — подрулевой переключатель, электродвигатель стеклоочистителя, реле 6 (моторный отсек) |
| F15 | 10 А RR FOG — реле задних противотуманных фонарей (распределительная коробка приборной панели) |
| F16 | 10 А DRL — реле дневных ходовых огней (распределительная коробка приборной панели) |
| F17 | 10 А MODULE6 — реле стеклоподъёмников (без BCM), подогрев форсунок омывателя, обогрев сидений (передние и задние) |
| F18 | 15 А WASHER — подрулевой переключатель (омыватель) |
| F19 | 10 А MODULE7 — BCM, реле автовыключения освещения салона |
| F21 | 20 А AUDIO — головной блок аудиосистемы/мультимедиа |
| F22 | 20 А DR LOCK — реле отпирания/запирания дверей и багажника (центральный замок) |
| F23 | 10 А BRAKE SWITCH — блок Smart Key, концевик стоп‑сигналов |
| F24 | 10 А RR HTD — наружные зеркала с электроприводом, блок управления кондиционером |
| F25 | 10 А MODULE5 — SLM, BCM, блок Smart Key |
| F26 | 7,5 А A/CON1 — вентилятор кондиционера, реле 2 (моторный отсек), блок управления кондиционером |
| F27 | 15 А ENG T — индикатор положения селектора АКПП, выключатели режимов трансмиссии, стоп‑сигналы; для МКПП — блок реле моторного отсека, выключатель стоп‑сигналов |
| F28 | 7,5 А TAIL RH — правая фара, аудиосистема, приборная панель, подогрев руля, комбинация приборов, мультимедиа, AUX/USB, индикатор селектора АКПП, задний правый фонарь |
| F29 | 10 А ABS3 — блок управления ABS и ESP |
| F30 | 10 А MODULE3 — переключатель на левой стороне передней панели, BCM |
| F31 | 15 А HTO STRG — обогрев руля |
| F32 | 20 А FRT S/HTR — обогрев передних сидений |
| F33 | 25 А SAFETY WDW — стеклоподъёмник водительской двери с защитой от защемления |
| F34 | 20 А RR S/FITR — обогрев задних сидений |
| F35 | 7,5 А TAIL LH — левый задний фонарь, фонари номерного знака, левая фара |
| F36 | 10 А SPARE3 — запасной |
| F37 | 10 А MODULE2 — блок кондиционера, фары, аудиосистема/мультимедиа, обогрев сидений, подогрев руля, E‑Call |
| F38 | 10 А MODULE1 — блок BCM, модуль SLM |
| F39 | 10 А A/BAG — блок управления SRS (подушки безопасности) |
| F40 | 25 А P/WDW RH — главный переключатель стеклоподъёмников, стеклоподъёмник переднего пассажира |
| F41 | 25 А P/WDW LH — главный переключатель стеклоподъёмников |
| F42 | 10 А START — АКПП: переключатель режимов трансмиссии; МКПП: ECM/PCM, реле 1 (моторный отсек), блок Smart Key |
| F43 | 10 А ENG E4 — ECM/PCM, иммобилайзер, блок Smart Key |
| F44 | 10 А CLUSTER — комбинация приборов |
| F45 | 7,5 А A/BAG IND — комбинация приборов (индикация SRS) |
| F46 | 7,5 А MDPS1 — блок MDPS (электроусилитель руля) |
За питание прикуривателей отвечают предохранители № 8 и № 9 номиналом 20 А (маркировка POWER OUTLET).
Блоки предохранителей и реле под капотом

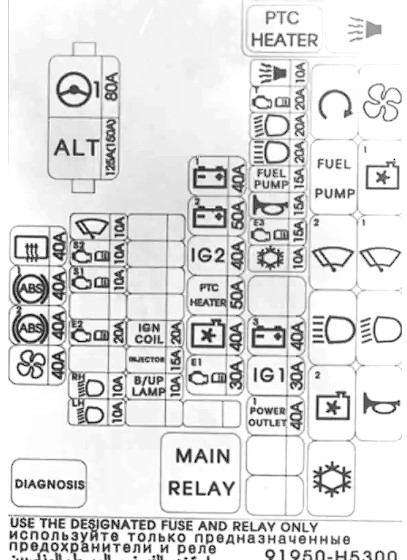

Основной блок

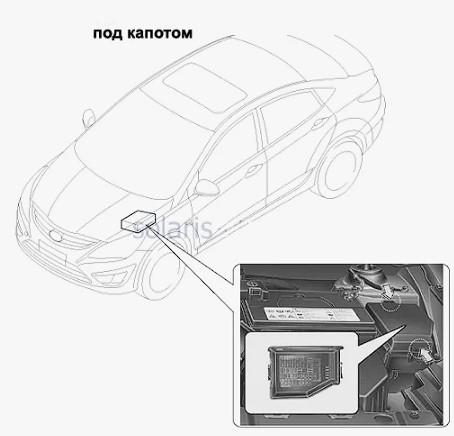

Он расположен в левой части моторного отсека — рядом с аккумулятором.
Описание
| 1 | MDPS1 — 80 А: блок MDPS (блок управления ЭУР — электроусилителем руля) |
| 2 | ALT — 125/150 А: распределительная коробка моторного отсека (предохранители F3, F4, F5, F6)Номинал зависит от комплектации/мотора |
| 3 | RR DEFOG — 40 А: реле обогревателя заднего стекла (распределительная коробка приборной панели) |
| 4 | ABS1 — 40 А: блок управления ABS/ESP (антиблокировочная система, система курсовой устойчивости) |
| 5 | ABS2 — 40 А: блок управления ABS/ESP |
| 6 | BLOWER — 40 А: распределительная коробка моторного отсека (Реле 2 — реле вентилятора кондиционера) |
| 7 | WIPER — 10 А: электродвигатель стеклоочистителя, многофункциональный (подрулевой) переключатель, распределительная коробка моторного отсека (Реле 6) |
| 8 | ENG S2 — 10 А: датчик кислорода (верхний и нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан продувки адсорбера, электромагнитный клапан системы впуска с изменяемой геометрией |
| 9 | ENG S1 — 10 А: клапан управления подачей масла № 1 (впуск/выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11) |
| 10 | ENG E2 — 15 А: ECM/PCM (блок управления двигателем/АКПП) |
| 11 | H/LP RH — 10 А: правая фара |
| 12 | H/LP LH — 10 А: левая фара |
| 13 | IGN COIL — 20 А: катушки зажигания № 1–4, конденсатор |
| 14 | INJECTOR — 15 А: ECM/PCM, форсунки № 1–4 |
| 15 | B/UP LP — 10 А: выключатель фонарей заднего хода |
| 16 | BATT1 — 40 А: распределительная коробка приборной панели (предохранители F15, F16, F20, F21, F22, F23) |
| 17 | BATT2 — 50 А: распределительная коробка приборной панели (предохранители F32, F33, F34, реле электростеклоподъёмника) |
| 18 | IG2 — 40 А: выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1 |
| 19 | C/FAN — 40 А: вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9) |
| 20 | ENG E1 — 30 А: главное реле, распределительная коробка моторного отсека (Реле 13) |
| 21 | B/Alarm — 10 А: сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15) |
| 22 | ENG T — 20 А: PCM (блок управления двигателем, ЭБУ) |
| 23 | LO/H LP — 20 А: ближний свет фар, распределительная коробка моторного отсека (Реле 8) |
| 24 | HI/H LP — 20 А: дальний свет фар, распределительная коробка моторного отсека (Реле 7) |
| 25 | F/PUMP — 15 А: топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3) |
| 26 | HORN — 15 А: звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10) |
| 27 | ENG E3 — 15 А: ECM/PCM (блок управления двигателем/АКПП) |
| 28 | A/CON — 10 А: кондиционер (климат‑контроль, электромагнитная муфта компрессора), распределительная коробка моторного отсека (Реле 11) |
| 29 | BATT3 — 40 А: распределительная коробка приборной панели (предохранители F1, F5, F6, реле габаритных фонарей) |
| 30 | IG1 — 30 А: выключатель зажигания, коробка реле PDM (реле IG1, реле ACC) |
| 31 | P/OUTLET1 — 40 А: прикуриватель, розетка, распределительная коробка приборной панели (реле розетки питания) — Hyundai Solaris 2 |
За питание прикуривателей и USB‑розеток может отвечать предохранитель P/OUTLET1, расположенный в этом монтажном блоке.
Реле

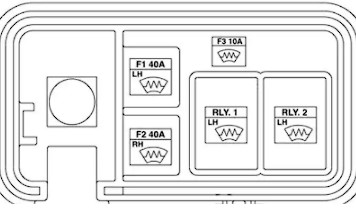

Дополнительный блок

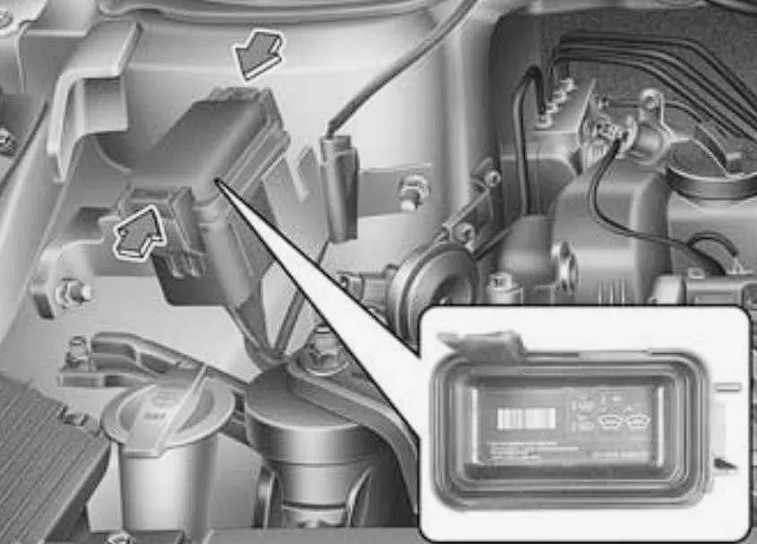

Расположен в правой части подкапотного пространства.
Описание
| 1 | 40 А FR HTD LH — реле обогрева лобового стекла (левая часть) |
| 2 | 40 А FR HTD RH — реле обогрева лобового стекла (правая часть) |
| 3 | 10 А FR HTD — переключатель на передней панели (включатель обогрева лобового стекла) |
| RLY | Реле обогрева лобового стекла |
