Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Выпускался с 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 по 2020 год.
Исполнение блоков и количество элементов в них может отличаться от представленного зависит от года выпуска и уровня оснащения Вашего форд Куга 2.

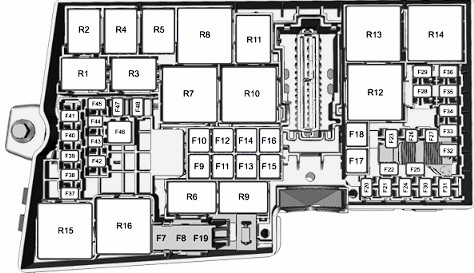

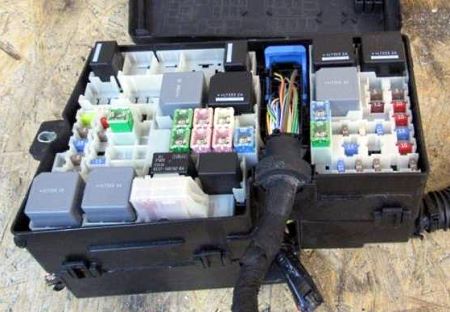

Блок предохранителей под капотом
Описание
| F1 | Резервный предохранитель |
| F2 | Резервный предохранитель |
| F3 | Резервный предохранитель |
| F4 | Резервный предохранитель |
| F5 | Резервный предохранитель |
| F6 | Резервный предохранитель |
| F7 | 40 А — защита цепи ABS и блока управления динамической стабилизацией |
| F8 | 30 А — питание электронной системы динамической стабилизации |
| F9 | 20 А — электропитание омывателей фар |
| F10 | 40 А — цепь электродвигателя вентилятора отопителя |
| F11 | 30 А — модуль контроля напряжения, блок кузовной электроники |
| F12 | 30 А — блок управления силовым агрегатом |
| F13 | 30 А — реле стартера (силовая цепь) |
| F14 | 40 А — обогрев правой стороны ветрового стекла |
| F15 | 20 А — передний прикуриватель и дополнительные розетки 12 В |
| F16 | 40 А — обогрев левой стороны ветрового стекла |
| F17 | 20 А — дополнительный отопитель (при наличии) |
| F18 | Резервный предохранитель |
| F19 | 5 А — цепи ABS и системы курсовой устойчивости |
| F20 | 15 А — звуковой сигнал (клаксон) |
| F21 | 5 А — выключатель стоп‑сигналов |
| F22 | 15 А — система контроля состояния АКБ |
| F23 | 5 А — соленоидные реле (управляющие цепи) |
| F24 | 5 А — управление световыми приборами |
| F25 | Резервный предохранитель |
| F26 | 5 А — питание реле системы управления двигателем (бензиновые версии) 15 А — питание реле ЭБУ и КПП (дизельные версии) |
| F27 | 15 А — муфта компрессора системы кондиционирования |
| F28 | 5 А — адаптивный круиз‑контроль (для комплектаций с авто‑старт‑стопом) |
| F29 | 25 А — обогреватель заднего стекла |
| F30 | Резервный предохранитель |
| F31 | Резервный предохранитель |
| F32 | 15 А — модуль управления двигателем (один из контуров) |
| F33 | 10 А — модуль управления двигателем |
| F34 | 10 А — модуль управления двигателем |
| F35 | 15 А — модуль управления двигателем |
| F36 | 5 А — электроприводы активных жалюзи радиатора |
| F37 | 5 А — индикация отключения подушки безопасности переднего пассажира |
| F38 | 5 А — ЭБУ двигателя и коробки передач |
| F39 | 5 А — фары и система коррекции угла наклона света |
| F40 | 5 А — электроусилитель рулевого управления |
| F41 | 20 А — центральный блок кузовной электроники |
| F42 | 15 А — электродвигатель очистителя заднего стекла |
| F43 | 15 А — наружное освещение (фары) |
| F44 | 5 А — адаптивный круиз‑контроль (версии без авто‑старт‑стопа) |
| F45 | 10 А — подогрев форсунок омывателя |
| F46 | 40 А — автоматическое управление стеклоочистителем |
| F47 | Резервный предохранитель |
| F48 | 15 А — нагревательный элемент для испарения дизельного топлива |
За работу прикуривателя отвечает предохранитель номер F15 на 20А.
Реле
| R1 | Резервное реле |
| R2 | Реле звукового сигнала |
| R3 | Реле нагревателя дизельного топлива |
| R4 | Резервное реле |
| R5 | Резервное реле |
| R6 | Резервное реле |
| R7 | Силовое реле обогрева ветрового стекла (антиобледенитель) |
| R8 | Резервное реле |
| R9 | Реле привода омывателей фар |
| R10 | Реле стартера |
| R11 | Реле муфты компрессора кондиционера |
| R12 | Силовое реле вентилятора системы охлаждения |
| R13 | Мини‑реле вентилятора отопителя |
| R14 | Реле системы управления двигателем |
| R15 | Силовое реле подогрева заднего стекла |
| R16 | Силовое реле цепи зажигания |

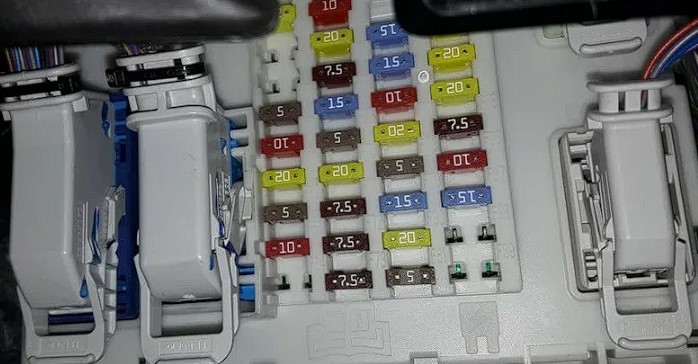

Блок предохранителей в салоне
Блок находится под бардачком, со стороны пассажира.
Описание
| 56 | 20 А — цепь топливного насоса (электробензонасоса) |
| 57 | Резервный предохранитель |
| 58 | Резервный предохранитель |
| 59 | 5 А — модуль приёмопередатчика иммобилайзера (пассивной противоугонной системы) |
| 60 | 10 А — освещение салона: плафон, блок переключателей двери водителя, подсветка перчаточного ящика, элементы потолочной консоли |
| 61 | Резервный предохранитель |
| 62 | 5 А — автоматика стеклоочистителей, зеркало заднего вида с автозатемнением |
| 63 | 10 А — передний датчик (сенсорный модуль) системы адаптивного круиз‑контроля |
| 64 | Резервный предохранитель |
| 65 | 10 А — электропривод отпирания задней подъёмной двери |
| 66 | Резервный предохранитель |
| 67 | 7,5 А — мультимедийно‑навигационный контур: модуль SYNC, многофункциональный дисплей, блок спутниковой навигации |
| 68 | 15 А — электромеханический замок рулевой колонки |
| 69 | 5 А — комбинация приборов (щиток) |
| 70 | Резервный предохранитель |
| 71 | 10 А — блок управления климатической установкой: ручной модуль отопителя либо двухзонный климат‑контроль |
| 72 | 7,5 А — электронные компоненты рулевого колеса |
| 73 | 5 А — диагностический разъём, автономная аудиосистема |
| 74 | 15 А — лампы дальнего света фар |
| 75 | 15 А — противотуманные фары и/или задние противотуманные фонари |
| 76 | 10 А — фонарь заднего хода |
| 77 | 20 А — электродвигатель насоса стеклоомывателя |
| 78 | 5 А — цепи выключателя зажигания, кнопки запуска двигателя |
| 79 | 15 А — аудиомодуль, навигационный DVD‑проигрыватель, сенсорный экран, аварийная сигнализация, управление блокировкой дверей |
| 80 | 20 А — электропривод панорамного/сдвижного люка |
| 81 | 5 А — радиочастотный приёмник, датчик объёма (контроля перемещений) в салоне |
| 82 | 20 А — электродвигатель насоса стеклоомывателя (дублирующая/альтернативная цепь) |
| 83 | 20 А — система централизованной блокировки дверных замков |
| 84 | Резервный предохранитель |
| 85 | 7,5 А — вспомогательные цепи выключателя зажигания |
| 86 | 10 А — модуль подушек безопасности, датчик присутствия пассажира, индикатор отключения подушки переднего пассажира |
| 87 | Резервный предохранитель |
| 88 | Резервный предохранитель |
| 89 | Резервный предохранитель |

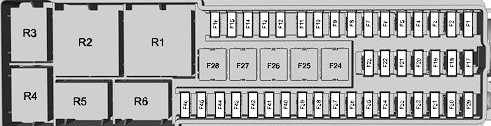

Блок предохранителей в багажнике
Описание
| F1 | 5 А — модуль системы бесконтактного открывания задней подъёмной двери |
| F2 | 10 А — блок управления бесключевым доступом |
| F3 | 5 А — дверные ручки с функцией дистанционного бесключевого доступа |
| F4 | 25 А — электронный модуль левой передней двери |
| F5 | 25 А — электронный модуль правой передней двери |
| F6 | 25 А — электронный модуль левой задней двери |
| F7 | 25 А — электронный модуль правой задней двери |
| F8 | Резервный предохранитель |
| F9 | 25 А — электропривод сиденья водителя |
| F10 | Резервный предохранитель |
| F11 | 5 А — цепь питания катушки реле зажигания (задний контур) |
| F12 | 10 А — климатическая установка (для версий с системой «старт‑стоп») |
| F13 | 5 А — комбинация приборов (в комплектациях с системой «старт‑стоп») |
| F14 | 7,5 А — мультимедийный дисплей, модуль SYNC, навигационный модуль (для авто с «старт‑стопом») |
| F15 | 15 А — аудиосистема (в версиях с системой «старт‑стоп») |
| F16 | Резервный предохранитель |
| F17 | Резервный предохранитель |
| F18 | Резервный предохранитель |
| F19 | Резервный предохранитель |
| F20 | Резервный предохранитель |
| F21 | Резервный предохранитель |
| F22 | Резервный предохранитель |
| F23 | Резервный предохранитель |
| F24 | 30 А — дополнительные розетки питания (постоянный и переменный ток) 20 А — задние дополнительные разъёмы электропитания |
| F25 | 25 А — привод задней двери с автоматическим открыванием вверх |
| F26 | 40 А — вспомогательное электрооборудование, модуль управления буксировкой прицепа |
| F27 | 20 А — розетки питания в багажном отделении |
| F28 | Резервный предохранитель |
| F29 | 5 А — комплекс систем помощи водителю: мониторинг «слепых» зон, передняя камера, адаптивный круиз‑контроль, камера заднего вида, цепь зажигания модуля контроля напряжения |
| F30 | 5 А — система парковочных датчиков и помощи при парковке |
| F31 | Резервный предохранитель |
| F32 | 5 А — сигнальная цепь зажигания для дополнительных розеток (постоянный/переменный ток) |
| F33 | Резервный предохранитель |
| F34 | 20 А — подогрев сиденья водителя |
| F35 | 20 А — подогрев сиденья переднего пассажира |
| F36 | Резервный предохранитель |
| F37 | Резервный предохранитель |
| F38 | Резервный предохранитель |
| F39 | Резервный предохранитель |
| F40 | Резервный предохранитель |
| F41 | Резервный предохранитель |
| F42 | Резервный предохранитель |
| F43 | Резервный предохранитель |
| F44 | Резервный предохранитель |
| F45 | Резервный предохранитель |
| F46 | 10 А — системы помощи водителю (мониторинг «слепых» зон, камеры, адаптивный круиз‑контроль) для комплектаций с «старт‑стопом» |
