Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель.
Выпускался с 2008, 2009, 2010, 2011 по 2012 год с дизельными и бензиновыми двигателями.
Назначение реле и предохранителей в блоках может отличаться от представленного и зависит от года выпуска форд куга 1.
Блок предохранителей в салоне
Блок находится под панелью приборов, под бардачком.
| 100 | 10 А — электронные модули (питание от замка зажигания) |
| 101 | 20 А — электропривод водительского сиденья |
| 102 | 10 А — управление отопителем, дистанционный приёмник управления |
| 103 | 10 А — питание органов управления внешним освещением (от АКБ) |
| 104 | 10 А — система экономии электроэнергии, плафоны внутреннего освещения |
| 105 | 25 А — обогреватель заднего стекла |
| 106 | 20 А — запуск двигателя без ключа |
| 107 | 10 А — батарейное питание комбинации приборов, бортовая диагностика |
| 108 | 7,5 А — дополнительные функции комбинации приборов (аудиосистема, навигация) |
| 109 | 20 А — прикуриватель и дополнительная розетка сзади |
| 110 | 10 А — питание переключателя наружного освещения в дневное время (от генератора) |
| 111 | 5 А — топливный насос (только для дизельного двигателя) 15 А — топливный насос (только для бензинового двигателя) |
| 112 | 15А Модули аудиосистемы (питание от аккумуляторной батареи) |
| 113 | 10А Лампы наружного освещения в дневное время (подфарники) |
| 114 | 10А Питание комбинации приборов от генератора, иммобилайзер двигателя |
| 115 | 7,5А Питание органов управления внешним освещением от генератора |
| 116 | 20А Противотуманные фары/ фонари |
| 117 | 7,5А Освещение регистрационного знака |
| 118 | 20А Модуль электрооборудования двери (левой задней) |
| 119 | 15А Дополнительное гнездо питания в багажном отделении 119 25А Дополнительное гнездо питания в багажном отделении (автомобили с модулем |
| 120 | 20А Модуль электрооборудования двери (правой задней) |
| 121 | 20А Электрообогрев передних сидений |
| 122 | 10А Модуль подушки безопасности |
| 123 | 7,5А Электрообогрев наружных зеркал заднего вида |
| 124 | 7,5А Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
| 125 | 7,5А Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
| 126 | 20А Система управления замками без помощи ключа |
| 127 | Резерв |
| 128 | Резерв |
| 129 | 20А Cтеклоочистители ветрового стекла |
| 130 | 10А Модуль AWD |
| 131 | 15А Очиститель заднего стекла |
| 132 | 15А Стоп-сигналы |
| 133 | 25А Реле центральной блокировки замков, модуль двери пассажира |
| 134 | 20А Реле центральной системы блокировки, модуль двери водителя |
| 135 | 20А Лампы для дневного времени |
| 136 | 15А Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
| 137 | 10А Динамик включения аварийного батарейного питания |
| 138 | 10А Модуль управления силовым агрегатом, педаль акселератора, автоматическая коробка передач, мониторинг бесключевого модуля IGN |
| 139 | 10А Дальний свет фар, правая сторона |
| 140 | 10А Дальний свет фар, левая сторона |
| 141 | 10А Фонарь заднего хода |
| 142 | 15А Ближний свет фар (правая сторона) |
| 143 | 15А Ближний свет фар (левая сторона) |
Предохранитель прикуривателя — номер 109, номинал 20 А.

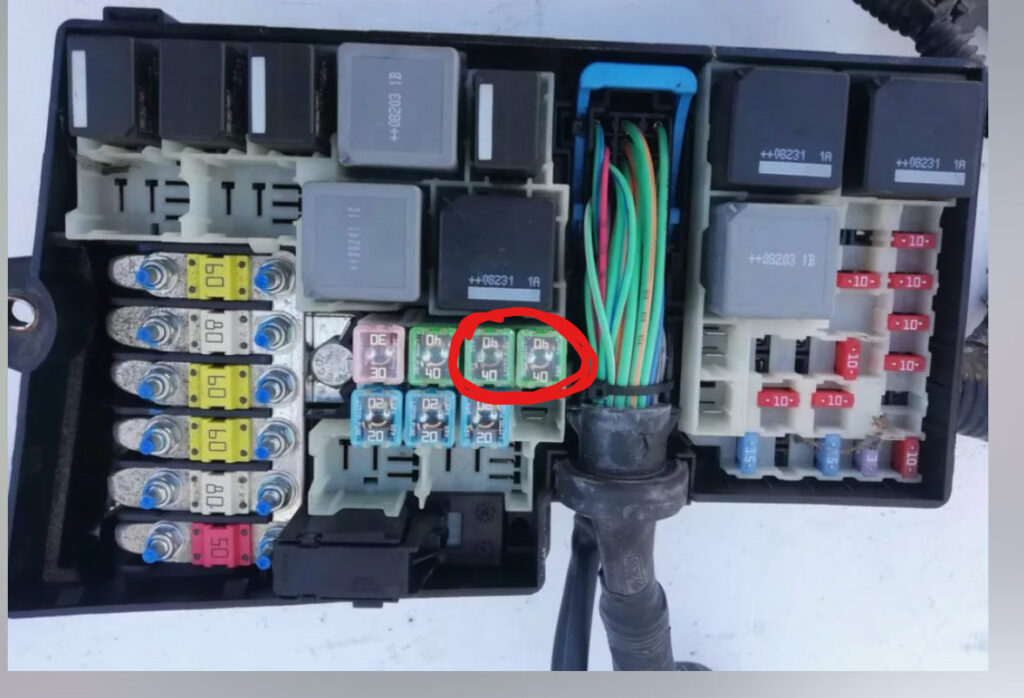

Блок предохранителей под капотом
Подкапотный блок предохранителей: слева от АКБ, под защитной крышкой
| 1 | 50 А — электровентилятор системы охлаждения двигателя |
| 2 | 80 А — рулевое управление с усилителем |
| 3 | 60 А — питание внутреннего блока предохранителей 1 |
| 4 | 60 А — питание внутреннего блока предохранителей 2 |
| 5 | 80 А — отопитель PTC (дополнительный электрический обогрев салона) |
| 6 | 60 А — свечи подогрева (только для дизельных двигателей) |
| 7 | 30 А — АБС (антиблокировочная система) и насос системы динамической стабилизации |
| 8 | 20 А — АБС и клапаны системы динамической стабилизации |
| 9 | 20 А — блок управления силовым агрегатом (ЭБУ двигателя) |
| 10 | 30 А — вентилятор системы климат‑контроля |
| 11 | 20 А — выключатель зажигания (цепи стартера и приборов) |
| 12 | 40 А — реле зажигания (цепь 15) |
| 13 | 20 А — обмотка стартера |
| 14 | 40 А — обогрев правой стороны лобового стекла |
| 15 | резерв |
| 16 | 40 А — обогрев левой стороны лобового стекла |
| 17 | резерв |
| 18 | 30 А — преобразователь мощности |
| 19 | 10 А — модуль АБС |
| 20 | 15 А — звуковой сигнал |
| 21 | 20 А — вспомогательный отопитель салона |
| 22 | 10 А — модуль усилителя рулевого управления |
| 23 | 30 А — омыватели фар |
| 24 | 15 А — вспомогательный отопитель (только для дизельных двигателей) |
| 25 | 10 А — реле зажигания |
| 26 | 10 А — автоматическая коробка передач |
| 27 | 10 А — муфта компрессора кондиционера |
| 28 | 10 А — управление свечами накаливания (только для дизельных двигателей) |
| 29 | 10 А — система раздельного климат‑контроля |
| 30 | 3 А — блок управления силовым агрегатом и автоматическая трансмиссия |
| 31 | 10 А — интеллектуальная система зарядки АКБ |
| 32 | 10 А — автоматическая коробка передач |
| 33 | 10 А — для бензиновых: подогреваемые кислородные датчики для дизельных: перепускной клапан промежуточного охлаждения воздуха |
| 34 | 10 А — топливные форсунки и катушки зажигания |
| 35 | 10 А — блок управления силовым агрегатом, клапаны и электромагнитные клапаны |
| 36 | 10 А — блок управления силовым агрегатом |
Реле
| 1 | Свободное место в блоке реле |
| 2 | Реле звукового сигнала |
| 3 | Реле фонарей заднего хода |
| 4 | Резерв |
| 5 | Реле подогревателя топлива |
| 6 | Резерв |
| 7 | Реле обогревателя лобового стекла |
| 8 | Реле основных цепей зажигания |
| 9 | Реле насоса омывателя фар |
| 10 | Реле электродвигателя вентилятора отопителя |
| 11 | Реле полностью открытого положения дроссельной заслонки |
| 12 | Реле свечей накаливания |
| 13 | Реле стартера |
| 14 | Реле системы управления двигателем |
