Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Тойота Аурис 1 выпускался с 2007 по 2013
Состав и назначение элементов в блоках предохранителей и реле могут различаться в зависимости от комплектации и года выпуска автомобиля. Обязательно сверяйте информацию со схемой, которая указана на защитной крышке вашего блока — она точно соответствует вашей машине.

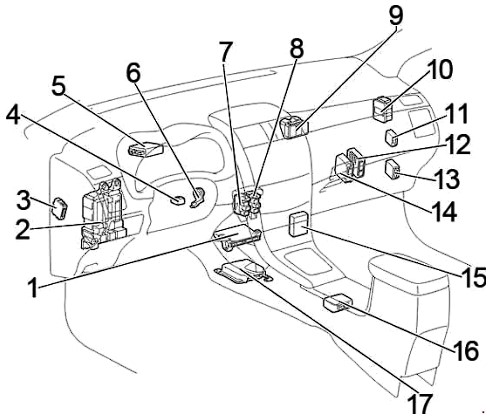

Блок расположенные в салоне
| 1 | Блок управления кондиционером |
| 2 | Блок предохранителей / Блок управления электрооборудованием кузова |
| 3 | LHD: Блок управления корректором фар |
| 4 | Блок управления блокировкой руля |
| 5 | Блок управления усилителем рулевого управления |
| 6 | Усилитель транспондера ключа |
| 7 | Блок реле №1 |
| 8 | Блок реле №2 |
| 9 | Распределительный блок |
| 10 | Распределительный блок |
| 11 | Реле стеклоочистителя |
| 12 | LHD: Блок управления коробкой передач (Multi-mode) |
| 13 | Блок управления двигателем и коробкой передач |
| 14 | Блок управления системой старт-стоп |
| 15 | Блок управления интерфейсом мультимедиа |
| 16 | LHD: Блок управления блокировкой селектора коробки передач |
| 17 | Блок управления подушками безопасности |
| 18 | RHD: Реле указателей поворота |

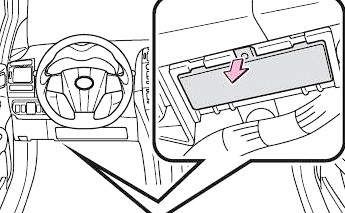

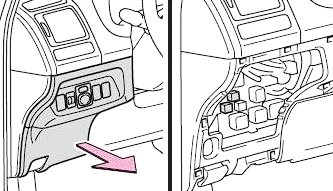

Блок предохранителей размещён в салоне — под приборной панелью, с левой стороны.

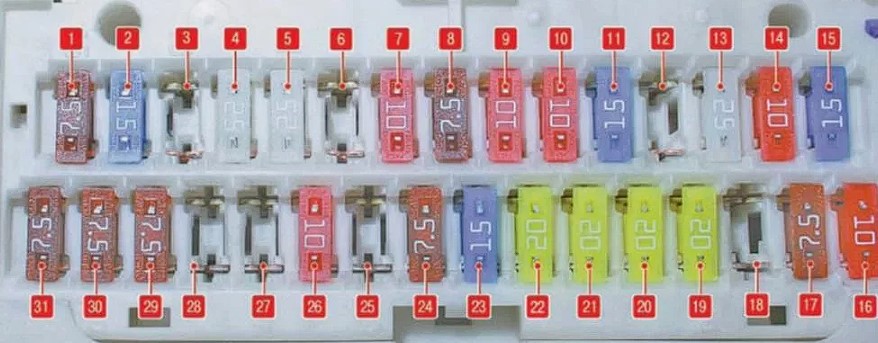

Схема блока
Назначение
| 1 | AM1 (7,5 А) — обеспечивает питание цепи запуска двигателя, системы распределённого (последовательного распределённого) впрыска топлива, а также цепей предохранителей CIG и ACC |
| 2 | FR FOG (15 А) — подаёт питание на передние противотуманные фары |
| 3 | DRL (7,5 А) — отвечает за работу цепи дневных ходовых огней |
| 4 | ACC‑B (25 А) — питает цепи аксессуаров, в том числе предохранители CIG и ACC |
| 5 | DOOR (25 А) — управляет работой центрального замка дверей |
| 6 | — |
| 7 | STOP (10 А) — питает лампы стоп‑сигналов (включая дополнительный), системы ABS и VSC, блок управления кузовным электрооборудованием, систему впрыска топлива и блок управления КПП |
| 8 | OBD (7,5 А) — обеспечивает питание диагностического разъёма для подключения оборудования и считывания данных ЭБУ |
| 9 | ECU‑IG NO. 2 (10 А) — подаёт напряжение на лампы заднего хода, систему зарядки, зеркало с автозатемнением, монитор, люк, обогрев заднего стекла, кондиционер, указатели поворота и аварийную сигнализацию, индикатор ремня безопасности переднего пассажира, систему старт‑стоп и парковочный ассистент |
| 10 | ECU‑IG NO. 1 (без старт‑стопа, 10 А) — питает автоматический корректор фар, блок управления кузовным оборудованием, электроусилитель руля, вентилятор(ы) охлаждения, блокировку селектора КПП, датчик дождя, системы ABS и VSC, аудиосистему, навигацию, систему впрыска, очистители фар и интеллектуальную систему входа и запуска |
| 11 | WASHER (15 А) — отвечает за питание системы омыва стёкол |
| 12 | RR WIPER (15 А) — питает электропривод заднего стеклоочистителя |
| 13 | WIPER (25 А) — обеспечивает работу стеклоочистителя и датчика дождя |
| 14 | HTR‑IG (10 А) — подаёт питание на кондиционер, обогрев заднего стекла и вспомогательный отопитель |
| 15 | SEAT HTR (15 А) — отвечает за подогрев сидений |
| 16 | TAIL (10 А) — питает габаритные огни, освещение номерного знака, передние и задние противотуманные фары, корректор фар, систему впрыска топлива, подсветку панели приборов |
| 17 | PANEL (7,5 А) — обеспечивает работу переключателя освещения, подсветки панели приборов, освещения перчаточного ящика, подрулевых переключателей, блока управления кузовным оборудованием |
| 18 | ECU‑IG NO. 1 (со старт‑стопом, 10 А) — питает автоматический корректор фар, блок управления кузовным оборудованием, электроусилитель руля, вентилятор охлаждения, блокировку селектора КПП, датчик дождя, системы ABS и VSC, аудиосистему, навигацию, систему впрыска, очистители фар, интеллектуальную систему входа и запуска, а также систему старт‑стоп |
| 19 | FR DOOR (20 А) — обеспечивает работу электроприводов стеклоподъёмников передних дверей |
| 20 | RL DOOR (20 А) — питает электроприводы стеклоподъёмников левой задней двери |
| 21 | RR DOOR (20 А) — питает электроприводы стеклоподъёмников правой задней двери |
| 22 | SUNROOF (20 А) — отвечает за электропривод люка |
| 23 | CIG (15 А) — подаёт питание на гнездо прикуривателя |
| 24 | ACC (7,5 А) — питает зеркала с электроприводом, аудиосистему, навигацию, блокировку селектора КПП, блок управления кузовным оборудованием, интеллектуальную систему входа и запуска, систему старт‑стоп |
| 25 | — |
| 26 | MIR HTR (10 А) — обеспечивает обогрев зеркал и питание цепи системы впрыска топлива |
| 27 | — |
| 28 | — |
| 29 | RR FOG (7,5 А) — подаёт питание на задние противотуманные фонари |
| 30 | IGN (7,5 А) — питает систему блокировки руля, подушки безопасности, блок управления КПП, систему впрыска топлива, интеллектуальную систему входа и запуска, систему старт‑стоп |
| 31 | METER (7,5 А) — обеспечивает питание комбинации приборов и системы старт‑стоп |

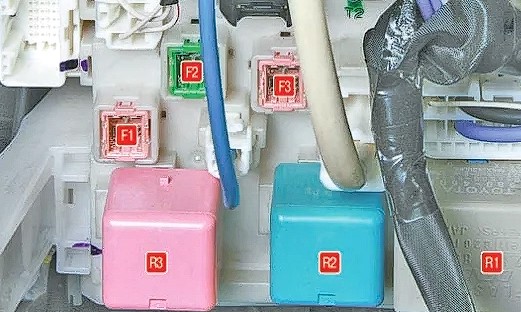

Верхний отдел блока предохранителей
| F1 | 30 А — питание блока электронного управления оборудованием кузова, а также цепей электроприводов стёкол |
| F2 | 30–40 А — питание реле‑прерывателя указателей поворота; цепь обогрева заднего стекла (предохранитель «MIR HTR») |
| F3 | 30 А — электропривод сидений |
| R1 | Реле‑прерыватель указателей поворота |
| R2 | Реле системы отопителя салона |
| R3 | Реле «IG1» — обеспечивает питание цепей системы зажигания |

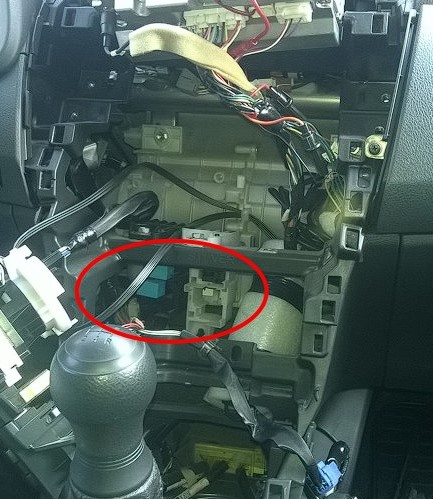

Блок реле 1
| R1 | Реле стартера (ST) |
| R2 | Реле заднего противотуманного света (RR FOG) |
| R3 | Вспомогательное реле (ACC) |
| R4 | Вспомогательное реле отключения питания (ACC CUT) |
Блок реле 2
| R1 | Реле переднего противотуманного света (FR FOG) |
| R2 | Реле отключения цепи стартера (ST CUT) |
| R3 | Реле панели приборов (PANEL) |
| R4 | Резервное реле |
Блок предохранителей под капотом

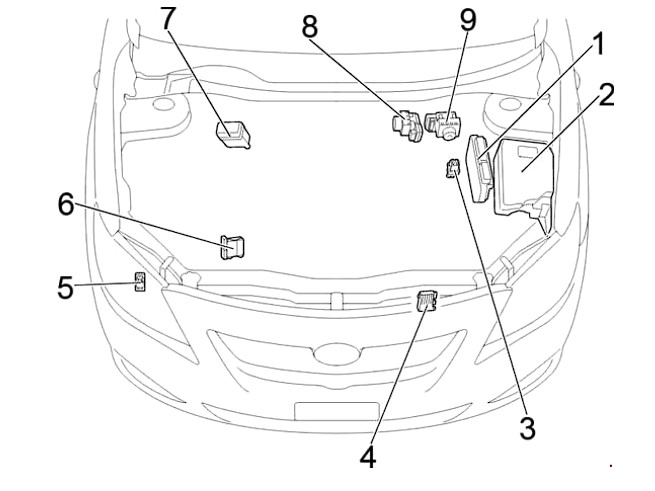

Расположение
| 1 | Блок управления двигателем |
| 2 | Основной блок предохранителей и реле |
| 3 | Реле свечей накала |
| 4 | Блок управления вентилятором системы охлаждения |
| 5 | LHD: реле очистителей фар |
| 6 | Блок управления форсунками (EDU) |
| 7 | Блок реле |
| 8 | Бензин: блок управления тормозной системой |
| 9 | Дизель: блок управления тормозной системой |
Основной блок предохранителей и реле

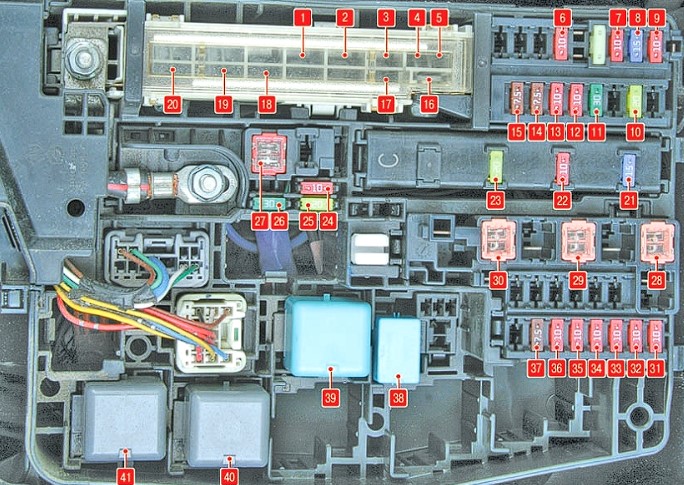

Вариант блока №1
| F1, 30 А | H‑LP CLN — омыватель фар |
| F2, 45 А | RDI FAN — вентилятор системы охлаждения |
| F3, 30 А | ABS NO. 3 — системы ABS и VSC |
| F4, 50 А | ABS NO. 1 — системы ABS и VSC |
| F5, 50 А | HTR — кондиционер |
| F6, 10 А | ECU‑B2 — роботизированная коробка передач, кондиционер, система Smart Entry |
| F7, 10 А | ECU‑B — контрольно‑измерительные приборы, блок управления электрооборудованием, VSC, центральный замок, привод стеклоподъёмников |
| F8, 15 А | RAD NO. 1 — аудиосистема |
| F9, 10 А | DOME — освещение салона, освещение багажника, система Smart Entry |
| F10, 20 А | STRG LOCK — система блокировки рулевого управления |
| F11, 30 А | AM2 — система пуска двигателя, система Smart Entry, система впрыска |
| F12, 10 А | ETCS — система управления дроссельной заслонкой |
| F13, 10 А | TURN‑HAZ — указатели поворота и аварийная сигнализация |
| F14, 7,5 А | ALT‑S — система зарядки АКБ |
| F15, 7,5 А | AM2 NO. 2 — блок управления электрооборудованием |
| F16, 50 А | H‑LP MAIN — головные фары |
| F17, 50 А | P/I — система впрыска топлива |
| F18, 80 А | GLOW — система предпускового подогрева двигателя (для дизелей) |
| F19, 60 А | EPS — электроусилитель рулевого управления |
| F20, 120 А | ALT — система зарядки АКБ |
| F21, 15 А | IG2 — система впрыска топлива, система Smart Entry |
| F22, 10 А | HORN — звуковой сигнал |
| F23, 20 А | EFI MAIN — система впрыска топлива |
| F24 | Резерв |
| F25 | Резерв |
| F26 | Резерв |
| F27, 50 А | AMT — роботизированная коробка передач |
| F28, 30 А | HTR SUB NO. 3 — кондиционер |
| F29, 30 А | HTR SUB NO. 2 — кондиционер |
| F30, 30 А | HTR SUB NO. 1 — кондиционер |
| F31, 10 А | H‑LP LH LO — правая фара (ближний свет) |
| F32, 10 А | H‑LP RH LO — левая фара (ближний свет) |
| F33, 10 А | H‑LP LH HI — правая фара (дальний свет) |
| F34, 10 А | H‑LP RH HI — левая фара (дальний свет) |
| F35, 10 А | EFI NO. 1 — система впрыска |
| F36, 10 А | EFI NO. 2 — система впрыска |
| F37, 7,5 А | IG2 NO. 2 — система пуска, система Smart Entry |
| FR DEICER | Реле вентилятора системы охлаждения |
| IGT/INJ | Реле переключателя света фар |
| AMT | Реле роботизированной коробки передач |
| H‑LP | Реле фар |

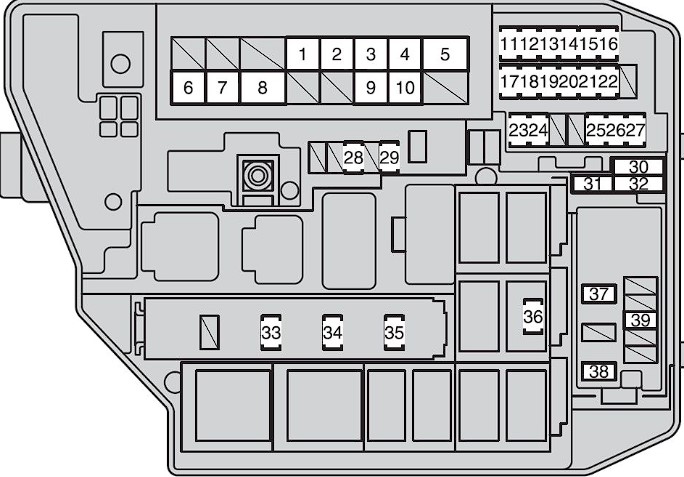

Вариант блока №2
| 1, CDS FAN | Электрический вентилятор(ы) системы охлаждения |
| 2, RDI FAN | Электрический вентилятор(ы) системы охлаждения |
| 3, ABS NO. 3 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 4, ABS NO. 1 | Антиблокировочная тормозная система, система контроля устойчивости автомобиля |
| 5, HTR | Система кондиционирования воздуха |
| 6, ALT | Система зарядки; питание цепей: RDI FAN, CDS FAN, ABS NO. 1, ABS NO. 3, HTR, HTR SUB NO. 1, HTR SUB NO. 3, ACC, CIG, METER, IGN, ECU‑IG NO. 2, HTR‑IG, стеклоочиститель, омыватель, ECU‑IG NO. 1, AM1, цепи дверей, STOP, OBD, ACC‑B, FR FOG, DEF, MIR HTR, панель приборов и др. |
| 7, EPS | Электроусилитель руля |
| 8, GLOW | Свечи накаливания |
| 9, P/I | EFI MAIN, HORN, IG2 |
| 10, H‑LP MAIN | Фары |
| 11, EFI NO. 2 | Система контроля выбросов |
| 12, EFI NO. 1 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 13, H‑LP RH HI | Правая фара (дальний свет) |
| 14, H‑LP LH HI | Левая фара (дальний свет) |
| 15, H‑LP RH LO | Правая фара (ближний свет) |
| 16, H‑LP LH LO | Левая фара (ближний свет) |
| 17, ETCS | Электронная система управления дроссельной заслонкой |
| 18, TURN‑HAZ | Указатели поворота, аварийные мигалки |
| 19, ALT‑S | Система зарядки |
| 20, AM2 NO. 2 | Система распределённого впрыска топлива / система последовательного распределённого впрыска топлива, система запуска |
| 21, AM2 | Система запуска |
| 22, STRG LOCK | Система блокировки рулевого управления |
| 23, IG2 NO. 2 | Система запуска |
| 24, ECU‑B2 | Система кондиционирования воздуха |
| 25, ECU‑B | Главный ЭБУ кузова, датчики и измерители |
| 26, RAD NO. 1 | Аудиосистема |
| 27, DOME | Освещение багажника, система смарт‑ключей |
| 28, AMP | Аудиосистема |
| 29, MAYDAY | — |
| 30, SPARE | Запасной предохранитель |
| 31, SPARE | Запасной предохранитель |
| 32, SPARE | Запасной предохранитель |
| 33, EFI MAIN | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, EFI NO. 1, EFI NO. 2 |
| 34, HORN | Звуковой сигнал |
| 35, IG2 | Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система запуска, IGN, METER |
| 36, ST | Стартер |
| 37, HTR SUB NO. 1 | Нагреватель PTC |
| 38, HTR SUB NO. 3 | Нагреватель PTC |
| 39, PWR OUTLET / INVERTER или PWR OUTLET | Розетка, прикуриватель |
Дополнительный блок реле
| R2 | Реле вспомогательного отопителя (нагреватель PTC) |
| R3 | Реле вспомогательного отопителя (нагреватель PTC) |
| R4 | Реле вспомогательного отопителя (нагреватель PTC) |
