Ищете схему ,прикуривателя или печки тут вы найдете полную инструкцию какая плавкая вставка за что отвечает и где находится. Выделим предохранитель отвечающий за прикуриватель. Выпускался Ford Ranger в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах.
В этом автомобиле предусмотрены 2 основных блока с предохранителями и реле: в салоне и под капотом. Их исполнение может отличаться и зависит от года выпуска и страны поставки автомобиля.

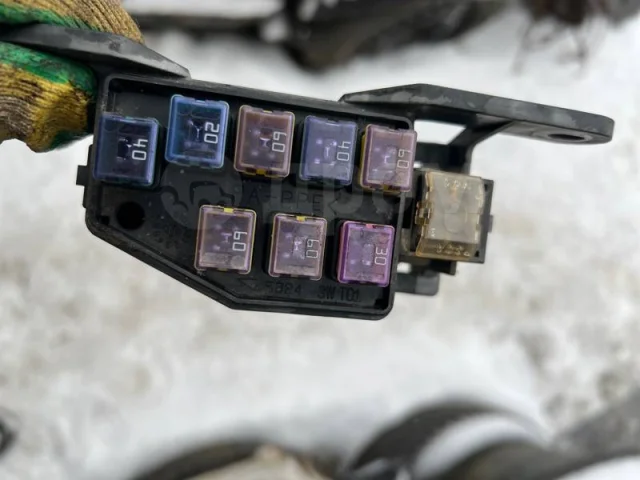

Блок предохранителей под капотом

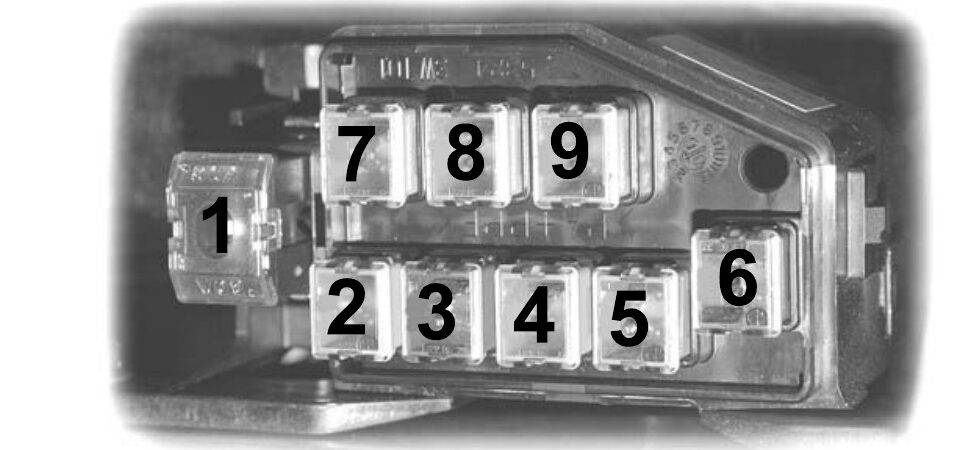

Расшифровка
| 1 | MAIN 80 А — основной силовой предохранитель, защищает все электрические цепи автомобиля |
| 2 | GLOW 60 А — цепь свечей накаливания (актуально для дизельных версий) |
| 3 | IG KEY 1 40 А — ключевые цепи зажигания: ЭБУ двигателя, панель приборов, прикуриватель и электростеклоподъёмники |
| 4 | BTN / HEAD 60 А — силовая линия фар головного света (основное питание освещения) |
| 5 | INJ/ALT 20 А — топливная система: форсунки, цепи управления подачей топлива |
| 6 | ABS 40 А — система ABS и световые сигналы: мотор ABS, аварийная сигнализация, стоп‑сигналы |
| 7 | PTC 30 А — дополнительный обогрев: подогреватель топлива и вспомогательный отопитель |
| 8 | IG KEY 2 60 А — климатическая система и очистка стекла: кондиционер, стеклоочистители и омыватели |
| 9 | BTN 1 60 А — вариативная цепь: в зависимости от комплектации защищает кондиционер, обогрев заднего стекла, центральный замок, клапан ABS, стеклоподъёмники либо габаритные/противотуманные огни |

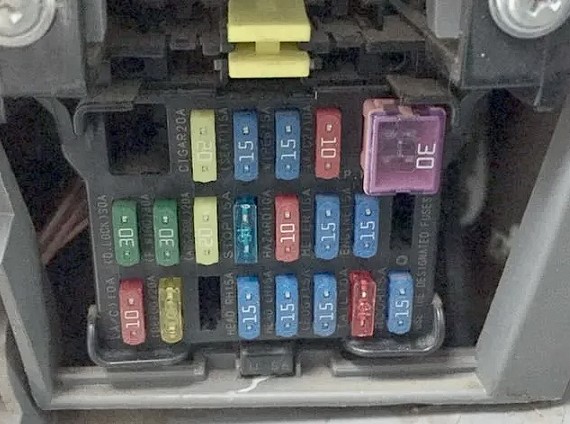

Блок предохранителей в салоне

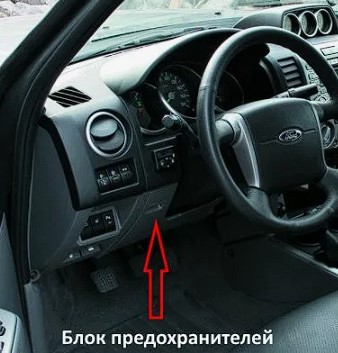

Салонный блок предохранителей Ford Ranger 2006–2012 — слева у ног водителя, под панелью за пластиковой крышкой на защёлках. На внутренней стороне крышки — заводская схема: сверяйтесь с ней в первую очередь.

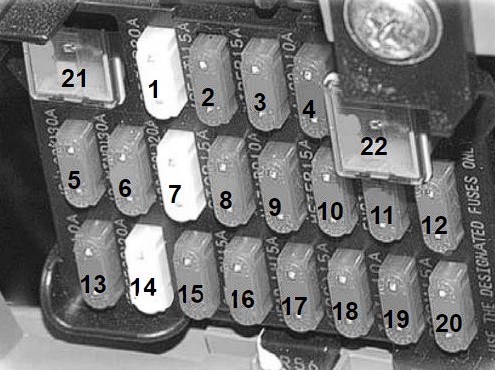

Расшифровка
| F1 | 20 А — питание розетки 12 В (прикуриватель), аудиосистемы, электропривода зеркал и дополнительной розетки |
| F2 | 15 А — обогрев сиденья водителя/пассажира |
| F3 | 15 А — мотор стеклоочистителей и насос омывателя лобового стекла |
| F4 | 10 А — реле кондиционера и модуль ABS |
| F5 | 30 А — центральный замок (система централизованной блокировки дверей) |
| F6 | 30 А — электростеклоподъёмники (основной контур) |
| F7 | 20 А — электромагнитный клапан системы ABS |
| F8 | 15 А — стоп‑сигналы и клаксон (звуковой сигнал) |
| F9 | 10 А — аварийная сигнализация |
| F10 | 15 А — комбинация приборов, фонари заднего хода, поворотники, система RWF (автоблокировка ступиц) |
| F11 | 15 А — электронные блоки управления двигателем (ЭБУ) |
| F12 | 5 А — цепь круиз‑контроля |
| F13 | 10 А — муфта компрессора кондиционера |
| F14 | 20 А — обогреватель заднего стекла |
| F15 | 10 А — задний противотуманный фонарь |
| F16 | 15 А — правая фара (головной свет) |
| F17 | 15 А — левая фара (головной свет) |
| F18 | 15 А — передние противотуманные фары |
| F19 | 10 А — габаритные огни (передние и задние), подсветка номерного знака |
| F20 | 15 А — плафоны освещения салона и контрольные лампы на панели |
| F21 | Резервный (не задействован) |
| F22 | 30 А — стеклоподъёмники (дублирующий/резервный контур) |
За работу прикуривателя отвечает предохранитель F1 20А

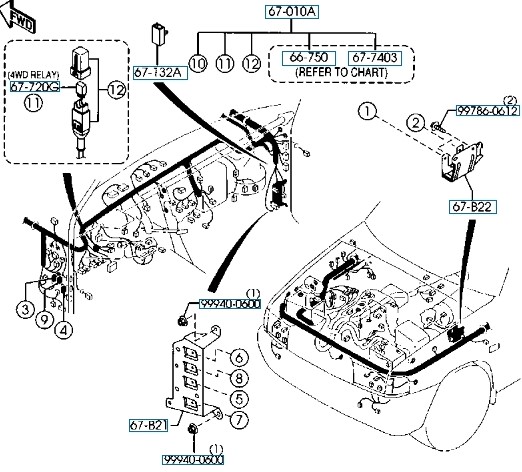

- R1 (AIR CON RELAY) — реле кондиционера (компрессор и вентилятор климата).
- R2 (HORN RELAY) — реле сигнала (клаксон).
- R3 (FRONT FOG LAMP RELAY) — реле передних ПТФ.
- R4 (REAR FOG LAMP RELAY) — реле задних ПТФ.
- R5 (REAR DEFOGGER RELAY) — реле обогрева заднего стекла.
- R6 (STARTER RELAY) — реле стартера.
- R7 (BLOWER MOTOR RELAY) — реле вентилятора печки/климата.
- R8 (TNS RELAY) — реле габаритов.
- R9 (HEAD LAMP RELAY) — реле фар головного света.
